全(quan)新(xin)FLIR Si2-PD和(he)Si2-Pro聲學成像儀,配(pei)備了智(zhi)能局部(bu)放電檢測分(fen)析功能,其可幫(bang)助(zhu)用戶檢測、辨(bian)識(shi)和(he)分(fen)析電氣(qi)系統中(zhong),象(xiang)征著存(cun)在問題和(he)故(gu)障(zhang)隱患(huan)的(de)(de)局部(bu)放電,提前定位(wei)故(gu)障(zhang)點,避免(mian)出現重大事故(gu),那(nei)么(me)這(zhe)款新(xin)品是如何做到精準又(you)快速的(de)(de)呢?

局(ju)部放電被聽見(jian)的必(bi)要性

顧(gu)名(ming)思義,局部放(fang)電(dian)(dian)(PD)指絕(jue)緣(yuan)(yuan)體(ti)局部故(gu)障(zhang),其可能在(zai)任何(he)類型(固體(ti)、空(kong)氣(qi)、氣(qi)體(ti)、真(zhen)空(kong)或(huo)液(ye)體(ti))的絕(jue)緣(yuan)(yuan)體(ti)上(shang)發(fa)(fa)生。如果(guo)電(dian)(dian)荷經(jing)常(chang)穿過絕(jue)緣(yuan)(yuan)體(ti),很可能導致絕(jue)緣(yuan)(yuan)體(ti)被徹(che)底擊穿,從而(er)造成災(zai)難性的故(gu)障(zhang),因此及時發(fa)(fa)現(xian)局部放(fang)電(dian)(dian)非(fei)常(chang)重要,它能有效(xiao)規避重大事故(gu)的發(fa)(fa)生。

局(ju)部(bu)放(fang)電分為(wei)多(duo)種不同(tong)類型,其特(te)征因類型而異。在實際應用(yong)中,可分為(wei)四類:負電暈放(fang)電、正負電暈放(fang)電、浮(fu)動放(fang)電以(yi)及表(biao)面或(huo)內(nei)部(bu)放(fang)電。不同(tong)放(fang)電類型的局(ju)部(bu)放(fang)電相位分布(PRPD)圖譜略有差異,想要詳細解讀的用(yong)戶可以(yi)關注公眾號“菲力爾”,獲取“FLIR Si2系列聲(sheng)學成(cheng)像儀局(ju)部(bu)放(fang)電檢測(ce)深度分析(xi)白皮書”,它能(neng)讓您對局(ju)部(bu)放(fang)電有更深層次的理(li)解!

聲學成像儀智能(neng)分類局部放電的類型

不同類型(xing)的(de)局(ju)部(bu)放電(dian)(dian)主要(yao)表現為50或(huo)60Hz周期(qi)的(de)不同時段中(zhong)的(de)脈沖或(huo)脈沖簇(cu)。對(dui)局(ju)部(bu)放電(dian)(dian)進行電(dian)(dian)氣(qi)測量,能(neng)夠(gou)測出這些(xie)脈沖期(qi)間轉移的(de)電(dian)(dian)荷(he),并顯示其(qi)與電(dian)(dian)壓相(xiang)位的(de)相(xiang)對(dui)關系。這就(jiu)是所謂的(de)局(ju)部(bu)放電(dian)(dian)相(xiang)位分布(PRPD)圖譜。

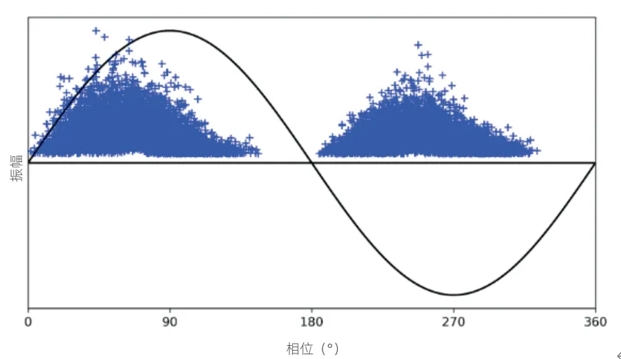

局部放電(dian)相位分布(PRPD)圖譜

PRPD圖譜具備數種特征(zheng),可(ke)(ke)用于推斷存疑局(ju)部(bu)放電(dian)(dian)的(de)類型(xing)。例如,PRPD圖譜通常擁有兩個明顯的(de)脈(mo)沖簇,一(yi)(yi)個靠近(jin)正電(dian)(dian)壓(ya)(ya)峰值(zhi),另一(yi)(yi)個則靠近(jin)負電(dian)(dian)壓(ya)(ya)峰值(zhi),這(zhe)些脈(mo)沖簇的(de)大小和(he)形(xing)(xing)狀可(ke)(ke)能不(bu)同。這(zhe)兩個脈(mo)沖簇在(zai)(zai)大小和(he)形(xing)(xing)狀上可(ke)(ke)能對稱(cheng),也(ye)可(ke)(ke)能高(gao)度不(bu)對稱(cheng)。在(zai)(zai)某些情況下(xia),可(ke)(ke)能只(zhi)存在(zai)(zai)一(yi)(yi)個脈(mo)沖簇而(er)非(fei)兩個。因此,可(ke)(ke)以(yi)根據(ju)不(bu)同的(de)PRPD圖譜來判斷局(ju)部(bu)放電(dian)(dian)的(de)類型(xing)。

FLIR聲學成像儀將自(zi)動(dong)檢(jian)測(ce)具有較強50或60Hz周期性的(de)信號,并構建類(lei)(lei)似(si)的(de)PRPD圖譜。但要(yao)注意,即使(shi)聲學成像儀界面顯(xian)示了PRPD圖譜,也不代表(biao)聲源一定是(shi)局(ju)部(bu)放電(dian)。例(li)如(ru),某些(xie)類(lei)(lei)型的(de)低壓電(dian)子(zi)設備也可能產生類(lei)(lei)似(si)的(de)周期性圖譜,因此還要(yao)進一步分(fen)析。

選擇FLIR Si2聲(sheng)學成像儀的優勢

FLIR Si2系(xi)列聲學成像(xiang)儀內置(zhi)124枚(mei)麥克風(feng),接收頻率范(fan)圍在2kHz至130kHz,涵(han)蓋了局(ju)部放電的(de)聲波范(fan)圍,在遠距離或嘈(cao)雜環境中也能(neng)直觀地(di)顯示超聲波信息,生成精確的(de)聲像(xiang)。聲像(xiang)實時疊(die)加在可見光(guang)數碼圖像(xiang)上,使(shi)用戶可以準確地(di)查明異常(chang)聲音來源。

對(dui)于(yu)局部(bu)放(fang)(fang)電(dian)檢測(ce),Si2聲學(xue)成像儀內置局部(bu)放(fang)(fang)電(dian)嚴(yan)重程(cheng)度評估和糾正措施(shi)建議功能,通過對(dui)局部(bu)放(fang)(fang)電(dian)進行分類,能讓用戶迅速做(zuo)出(chu)決策,減少故(gu)障的影響(xiang)。這(zhe)樣(yang)的檢測(ce),比傳(chuan)統方法要將近快10倍哦~

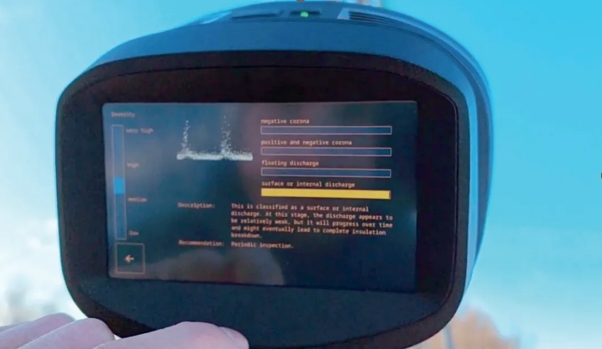

Si2具(ju)備人工智能技術輔助分析(xi)和故(gu)障嚴重(zhong)程度評估功能,可(ke)現場提供決策支持

FLIR Si2系列聲學(xue)成像儀(yi)其配備的插件還(huan)能讓用戶將聲像導入FLIR Thermal Studio軟件中,進(jin)行離線編輯、分(fen)析和創(chuang)建(jian)高級報(bao)告。專業的報(bao)告和分(fen)析軟件,讓局部放電檢測(ce)后的結(jie)果處理(li)變(bian)得更加簡單明了!

利用超聲波對局部(bu)放電進行(xing)檢(jian)測,不(bu)僅設備輕便(bian),適(shi)應性好(hao),性價比高,還能保(bao)障(zhang)操(cao)作(zuo)人員的(de)安(an)全,精準定位故(gu)障(zhang)點,FLIR Si2系列聲學成像儀作(zuo)為其中的(de)佼(jiao)佼(jiao)者,可(ke)作(zuo)為電力檢(jian)測人員的(de)“完美”工具,目前(qian)這款聲學成像儀可(ke)申(shen)請“上門免費巡檢(jian)一次”,具體詳(xiang)情可(ke)參照官方微信公眾號“菲力爾”。

產品(pin)資料(liao)可咨詢菲(fei)力爾官方(fang)服(fu)務熱線:400-683-1958,官網://www.flir.cn,微信公眾號“菲(fei)力爾”,抖音號“菲(fei)力爾。”
