STM32F107開發套件說明

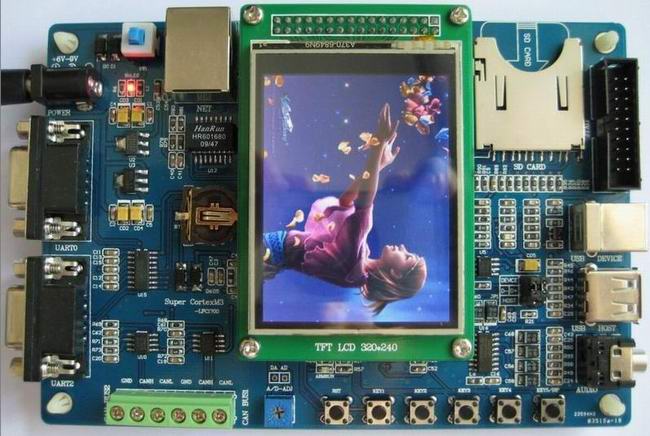

 STM32F107VX開發套件，是格蘭瑞科技開發的工業級Cortex-M3系列套件之一，具備豐富的例程和資源，提供完整的開發和調試環境，配合精心編寫的程序和文檔，可以幫助您快速進入個人學習或開發。

STM32F107VX開發板標配的主芯片是STM32F107VCT6，該系列芯片采用高性能的ARMV7版本的 Cortex M3內核，最高工作頻率72M。代碼執行速度高達1.25MIPS/MHz。它內置高256K的FLASH和64K的SRAM,同時具備豐富的I/O端口和外設：包含12位的ADC和DAC、4通用16位定時器、PWM接口、2個I2C、3個SPI/I2S、5個UART、1個USB OTG、2路CAN、1個以太網接口等。

STM32F107系列芯片工作于 -40°C至 +85°C的溫度范圍，供電電壓為2.0V至3.6V。高性能，低功耗，低價格的特點。使得STM32F107微控制器適合于多種應用領域：如電子測量、工業控制、汽車電子、醫療和手持設備、白色家電和電機控制等。



   硬件配置：

提供開發板完整原理圖，提供硬件設計說明，提供開發板所有器件數據手冊，提供電話或在線技術支持，十分方便使用者快速，穩健的轉入自有產品開發。

1.  主芯片STM32F107VC，主頻72MHz,256KB FLASH ,64KB SRAM；

2.  外擴16Mbit NOR FLASH,AT26DF161A,SPI接口；

3.  外擴8Kbit EEPROM AT24C08,I2C接口；

4.  1個10M/100M以太網接口；

5.  1個USB OTG接口；

6.  1個I2S音頻播放接口；

7.  1個SD/MMC接口

8.  2路CAN總線接口；

9.  2路UART接口；

10. 1路485接口；

11. 1個SPI接口；

12. 1個I2C接口；

13. 6路通用PWM輸出；

14. 1路12位AD輸入

15. 1路12位DA輸出

16. 1個看門狗定時器

17. 1個獨立供電的超低功耗RTC；

18. 4個16位通用定時器；

19. 5個獨立按鍵

20. 1個獨立復位按鍵

21. 1個電源控制按鍵

22. TFT LCD擴展接口



軟件功能：

精心設計的軟件例程，結構清晰合理，程序深入淺出，并且所有程序，不但提供源代碼，而且都配有詳盡的中文注釋，一讀就懂，十分方便使用者快速開始設計自已的應用程序

1.  以太網測試程序

2.  USB Host測試程序

3.  USB Device測試程序

4.  音樂播放測試程序

5.  CAN總線收發例程；

6.  SD卡測試例程（帶文件系統）；

7.  SPI接口Nor Flash讀寫例程；

8.  UART使用例程（帶數據隊列）；

9.  RS485使用例程；

10.  AD數據采集相關例程；

11.  DA數據轉換相關例程；

12.  I2C相關例程；

13.  定時器相關例程；

14.  STCLK測試程序；

15. RTC相關例程；

16. 按鍵檢測例程；

17. LED燈控制例程；

18. GPIO相關例程及通用驅動；

19. 獨立看門狗測試程序；

20. 窗口看門狗測試程序；

21. 外部中斷測試程序；

22. IAP測試程序；

23. ID測試程序；

24. LCD測試程序（字庫、圖片寫入和顯示）；

25. 觸摸屏測試程序（觸摸屏校正和測試）；

26. 標準編程模板和例程；

27. 帶操作系統（uCOS-II)編程模板和例程；

套件清單：

1. STM32F107VC主板一塊

2. 2.8寸帶觸摸LCD模塊一個

3. JTAG仿真調試器一個

4. 7.5V直流電源一個

5. 配套資料光盤一份

6. 交叉網線一條

7. 并口線一條

8. 串口線一條

9. miniUSB轉USB Host通信線一條

10.miniUSB轉USB Device通信線一條

11.20PIN調試排線一條

12.配件清單一份



品質保證：

自產品出售之日起非人為原因損壞1個月包換，1年保修。如有任何建議或疑問，請聯系

我們！公司在正常工作日提供在線和電話技術支持。您也可自行到公司獲得技術支持，我們竭誠為您服務！

更多詳情可登陸公司網站：//www.mcu118.com
