松下伺服馬達A5特點：
1、通過獨家開發的全新LSI提高運算速度，實現2.0KHz響應頻率；
2、采用獨特的信號處理技術，開發出新的104萬脈沖分辨率的20bit編碼器；
3、指令輸入/反饋輸出同時實現4Mpps的高性能定位分辨率指令；
4、多功能實時自動增益調整，僅需選擇模式和剛性，便可輕松進行最佳調整；
5、擁有行業最多的4個陷波濾波器，設置頻率是50-5000Hz；
6、制振濾波器增加到4個，設置頻率1-200Hz；

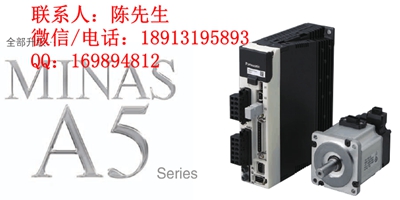

松下電機A5系列

特 點
● 產品功率涵蓋50W～5.0KW
● 最高轉速6000r/min(MSME 50W～750W)
● Low Inertia(MSME：低慣量)～High Inertia(MHME：高慣量)
● 齒槽轉矩與額定轉矩比為0.5%(標準值)
● 20位增量式編碼器(分辨率：1,048,576脈沖)
17位絕對值編碼器(分辨率：131,072脈沖)
● 保護等級IP67(M□ME)、IP65(M□MD)
● 小型化＆同行業最輕量
●預上市產品
·MDME 7.5kW, 11kW, 15kW
·MHME 7.5kW
·MGME 4.5kW, 6.0kW
·MFME 1.5kW, 2.5kW, 4.5kW
·齒輪型電機
100W, 200W, 400W, 750W
環境條件
項 目條 件
環境溫度＊1 0℃～40℃(無凍結)
環境濕度20％～85％ RH(無結露)
儲存溫度＊2 －20℃～65℃
(最高溫度保證值：80℃：72小時(常規濕度))
儲存濕度20％～85％ RH(無結露)
振 動僅電機
旋轉時低于49m/s2(5G)、
停止時低于24.5m/s2(2.5G)
沖 擊僅電機低于98m/s2(10G)
保護等級
(僅電機)
導線規格＊3 IP65(輸出軸旋轉部、導線前端部除外)
連接器規格＊3＊4 IP67(輸出軸旋轉部、電機連接器、
編碼器連接器的連接針部除外)
海 拔海拔1000m以下
＊1 環境溫度為距電機5cm處的溫度。
＊2 預期的運輸等短時間內的容許溫度。
＊3 符合EN標準(EN60529、EN60034-5)所規定的試驗條件的電機。時常水洗等需長久防水
性能的情況下，不宜使用。
＊4 以推薦緊固轉矩緊固電機連接器、編碼器連接器時適用。
[MSME(50W～750W)] [MSME(1.0kW～5.0kW)]
小容量型
中容量型

松下A5系列伺服電機

松下A5系列伺服電機的特點： 功率： 50W～5kW 慣量不同特性改善： 槽定位轉矩0.5％以下小型?超輕化： 行業最輕（1kW～5kW）高分解率： 絕對式17bit、增量式20bit 耐環境性能升級： IP67構造連接： 全容量連接化 A5系列驅動器的特點 電源：單相AC100V、單/3相AC200V 控制模式：轉矩、速度、位置、全閉環控制參數：擴大自動設定范圍與PC通信：對應USB 新軟件設定，操作性能升級安裝：與A4互換
松下伺服A5系列介紹:
1、自動調整
2、高速高響應
3、超低震動

   小慣量
     100W：通用型 MSMD012G1U+MADHT1505    脈沖型 MSMD012G1U+MADHT1505E
     200W：通用型 MSMD022G1U+MADHT1507    脈沖型MSMD022G1U+MADHT1507E
     大慣量 通用型 MHMD022G1U+MADHT1507   脈沖型 MHMD022G1U+MADHT1507E
     400W：通用型 MSMD / MHMD042G1U+MBDHT2510脈沖型 MSMD / MHMD042G1U+MBDHT2510E
     750W：通用型 MSMD / MHMD082G1U+MCDHT3520脈沖型 MSMD / MHMD082G1U+MCDHT3520E
     松下伺服電機中慣量
     1.0KW：通用型 MDME102GCG+MDDHT3530 脈沖型 MDME102GCG+MDDHT3530E
     1.5KW：通用型 MDME152GCG+MDDHT5540 脈沖型 MDME152GCG+MDDHT5540E
     2.0KW：通用型 MDME202GCG+MDDHT7364 脈沖型 MDME202GCG+MDDHT7364E
     松下伺服電機大慣量
     1.0KW：通用型 MHME102GCG+MDDHT3530 脈沖型 MHME102GCG+MDDHT3530E
     1.5KW：通用型 MHME152GCG+MDDHT5540 脈沖型 MHME152GCG+MDDHT5540E
     2.0KW：通用型 MHME202GCG+MDDHT7364 脈沖型 MHME202GCG+MDDHT7364E
