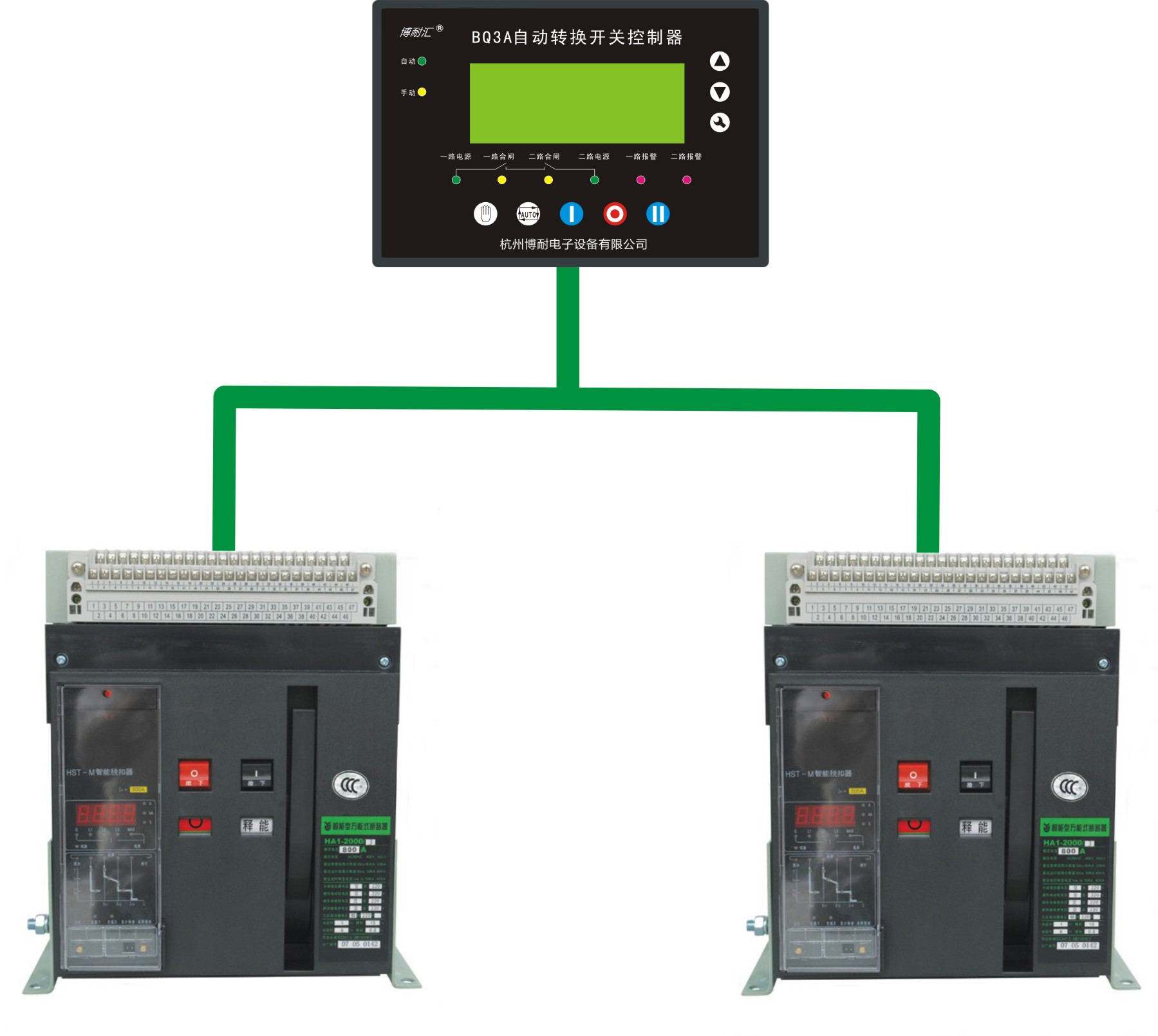

產品概述

    BQ3A自動(dong)(dong)轉(zhuan)換(huan)(huan)開關控(kong)制器是一種自動(dong)(dong)化測量、大屏(ping)幕(mu)LCD漢字顯示為一體(ti)的智能(neng)兩路(lu)(lu)電(dian)源切換(huan)(huan)系統(tong)。是雙(shuang)電(dian)源自動(dong)(dong)切換(huan)(huan)的理想產(chan)品(pin)，在與(yu)低(di)壓(ya)空氣斷路(lu)(lu)器配套(tao)使用后，特別(bie)適(shi)合于兩路(lu)(lu)低(di)壓(ya)進線側的自動(dong)(dong)轉(zhuan)換(huan)(huan)和保(bao)護。

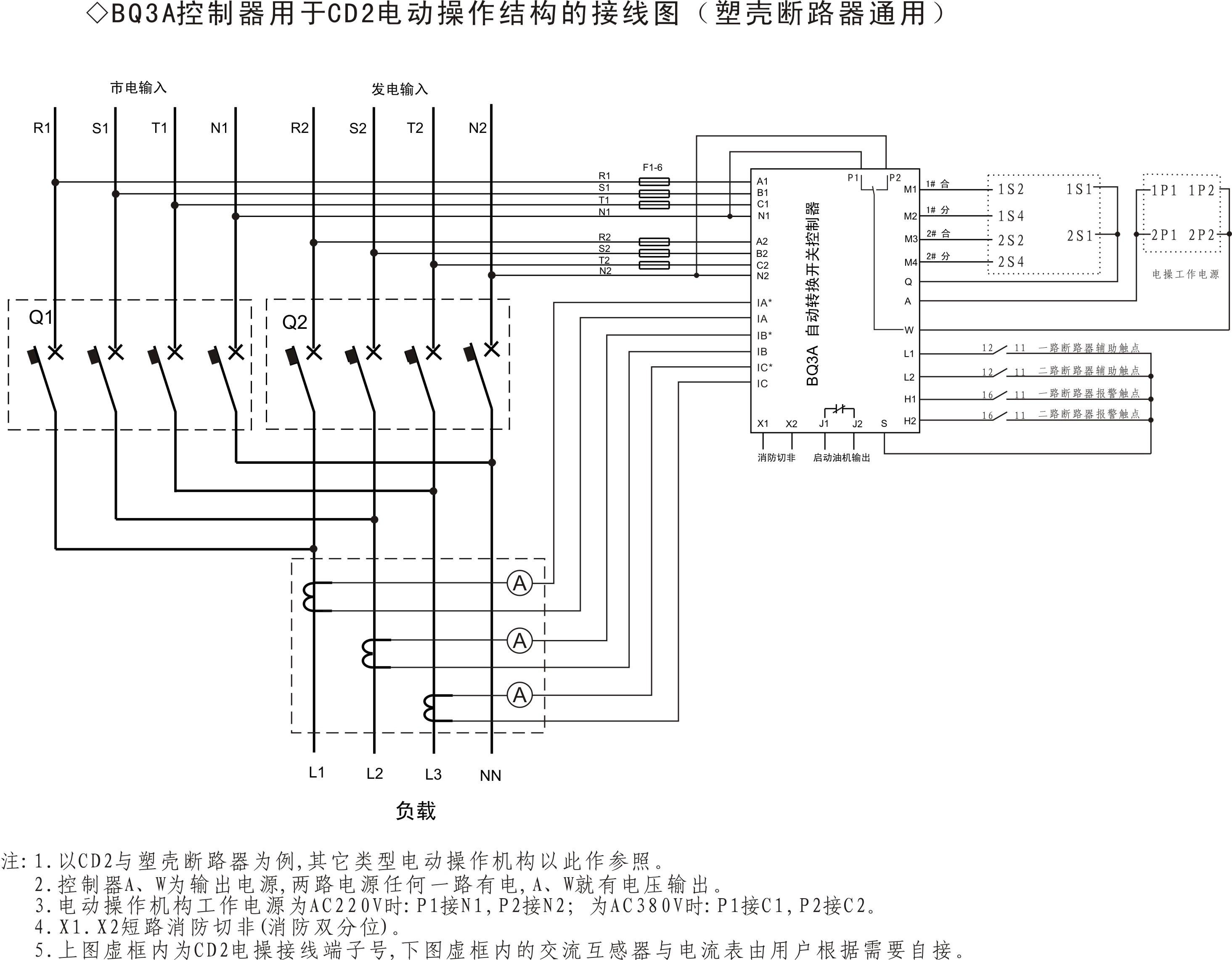

    產品(pin)具有結構(gou)緊湊、電(dian)(dian)路先進、接(jie)線(xian)簡單，可靠性高(gao)，操作機構(gou)不管是塑(su)殼(ke)斷路器，還(huan)是框架(jia)斷路器，還(huan)是CD2的(de)電(dian)(dian)操，都可與(yu)之配套。可廣泛應用于(yu)電(dian)(dian)力、石油、化(hua)工(gong)、煤炭、冶金、鐵道、市政、智能大廈等行業、部門的(de)電(dian)(dian)氣裝置、自動控(kong)制以及調試(shi)系統。

    BQ3A自(zi)動(dong)轉換(huan)開關控(kong)制(zhi)器(qi)(qi)(qi)(qi)的(de)執行(xing)部(bu)件可以是(shi)框架式空(kong)氣斷(duan)路(lu)(lu)(lu)器(qi)(qi)(qi)(qi)也可以是(shi)塑殼斷(duan)路(lu)(lu)(lu)器(qi)(qi)(qi)(qi)，兩(liang)臺斷(duan)路(lu)(lu)(lu)器(qi)(qi)(qi)(qi)不(bu)用加裝適配器(qi)(qi)(qi)(qi)，也可以不(bu)需(xu)要(yao)欠(qian)壓(ya)脫扣器(qi)(qi)(qi)(qi)，控(kong)制(zhi)器(qi)(qi)(qi)(qi)不(bu)需(xu)要(yao)外(wai)接直(zhi)流電(dian)源(yuan)，直(zhi)接對兩(liang)路(lu)(lu)(lu)供電(dian)狀態進行(xing)檢(jian)測(ce)，自(zi)動(dong)控(kong)制(zhi)完(wan)成兩(liang)路(lu)(lu)(lu)電(dian)源(yuan)的(de)自(zi)動(dong)轉換(huan)。

 產(chan)品特點

    1．適(shi)用于兩(liang)路(lu)市電(dian)、一路(lu)市電(dian)一路(lu)發電(dian)機或兩(liang)路(lu)發電(dian)機的雙(shuang)電(dian)源的自動轉(zhuan)換控制(zhi)；

    2．時刻(ke)監視兩路三相電壓(ya)，對出現的電壓(ya)異常(chang)（如(ru)失壓(ya)、過壓(ya)、欠壓(ya)、缺相）做出準確(que)的判斷并輸(shu)出控制開關量；

    3．內部(bu)設有(you)控制電(dian)(dian)(dian)源切(qie)換電(dian)(dian)(dian)路，充(chong)分考(kao)慮了在各種操作(zuo)機構的應用(yong)(如兩個接(jie)觸器，電(dian)(dian)(dian)動空開(kai)，框架(jia)斷路器，CD2電(dian)(dian)(dian)操塑殼斷路器等)，還可作(zuo)為(wei)ATS以(yi)及二選一工作(zuo)電(dian)(dian)(dian)源使用(yong)；（兩路電(dian)(dian)(dian)源只要(yao)其中(zhong)任何一路電(dian)(dian)(dian)源正(zheng)常(chang)，即有(you)控制電(dian)(dian)(dian)源輸出）。

    4．設有自動(dong)／手(shou)動(dong)狀態切換功(gong)能，在手(shou)動(dong)方式下(xia)，可按手(shou)動(dong)鍵實現(xian)開關(guan)分合閘(zha)；自動(dong)狀態下(xia)，一(yi)路(lu)出現(xian)電(dian)壓異(yi)常時，開關(guan)自動(dong)切換到另一(yi)路(lu)；

    5．運(yun)行(xing)模(mo)式可設定為(wei)：自(zi)(zi)(zi)投自(zi)(zi)(zi)復(fu)（含一路優先、二路優先）或自(zi)(zi)(zi)投不自(zi)(zi)(zi)復(fu)：無(wu)優先（互為(wei)備用）；

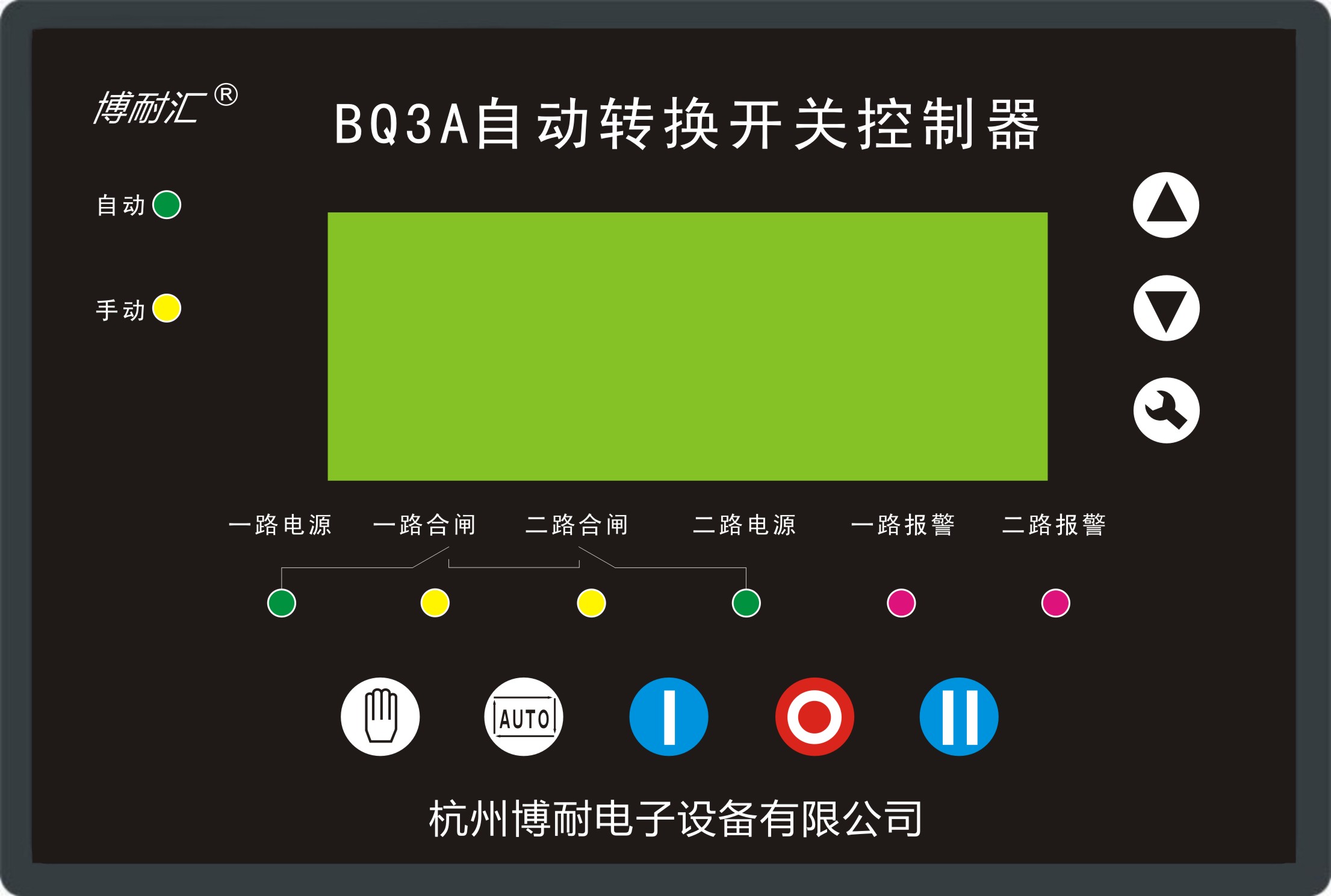

    6．數(shu)字顯(xian)(xian)示(shi)兩(liang)路(lu)相電(dian)壓及線電(dian)壓及工(gong)作(zuo)狀態(tai)，LED同時顯(xian)(xian)示(shi)兩(liang)路(lu)合閘及工(gong)作(zuo)狀態(tai)；

    7．數字顯示三相電(dian)流；

    8．可在控(kong)制(zhi)器上更(geng)改設(she)置參數(shu)，均采用(yong)數(shu)字化(hua)調整（連續可調）；同時記憶在內(nei)部(bu)FLASH 存(cun)儲器內(nei)，在系統掉電時也不(bu)會丟(diu)失；

    9．設有(you)電氣雙重聯鎖功(gong)能，始終保持(chi)只有(you)其(qi)中(zhong)的一路(lu)合閘；

    10．具有自(zi)動(dong)啟動(dong)油(you)機功(gong)能(neng)；控制(zhi)器不需要外接直流(liu)供電(dian)電(dian)源，簡單方便；

    11．兩路N線分(fen)離設計；

    12．具有消防(fang)切非（強制(zhi)分(fen)(fen)閘）功能(neng)，以滿足緊急情況(kuang)下的分(fen)(fen)閘。

    13．具有(you)極強(qiang)的(de)抗(kang)電(dian)磁干擾(rao)能力，適合在強(qiang)電(dian)磁干擾(rao)的(de)復雜環(huan)境(jing)中使用(yong)；

    14．控制器可與任何低壓空氣斷路器及塑殼斷路器配套，如DW45、DW17、DW15、ABB Emax、MT、3WL等。

    15．模塊(kuai)化(hua)結構(gou)設計(ji)，阻燃ABS塑料外殼(ke)，嵌(qian)入式安(an)裝(zhuang)方(fang)(fang)式，插拔式接線(xian)端子(zi)，結構(gou)緊湊，安(an)裝(zhuang)維護十分方(fang)(fang)便(bian)。

 技術特性

    1．電源：

    交流輸入：取自兩路(lu)電源中(zhong)的其中(zhong)一路(lu)A、N相(xiang)電壓，只要其中(zhong)任(ren)何一路(lu)有電，即可工作，

             單相(xiang)電(dian)壓＞170V。（該系統要求接N）

    交流輸入(ru)電壓(ya)范圍：0－279V（單(dan)相(xiang)）╱0－482V（三相(xiang)）50Hz

    2．繼電器輸出容量：10A  220VAC

 使用方法

    A1，B1，C1，N1：接一路電(dian)源（默(mo)認市電(dian)）

    A2，B2，C2，N2：接(jie)二路電源（默認市電，也可為發(fa)電機(ji)）

    A、W：控制器(qi)輸(shu)出電(dian)源(yuan)，以(yi)上兩路電(dian)源(yuan)只要任何一路有電(dian)源(yuan)輸(shu)入，A、W就(jiu)有電(dian)源(yuan)輸(shu)出

    P1  P2：斷路(lu)器合(he)閘分(fen)閘線(xian)圈(quan)電(dian)壓選擇；當合(he)閘分(fen)閘線(xian)圈(quan)為AC220V時，P1接N1、P2接N2；當合(he)閘分(fen)閘線(xian)圈(quan)為AC380V時，P1接電(dian)源(yuan)C1，P2接電(dian)源(yuan)C2

    Q：控制器M1、M2、M3、M4內部無源(yuan)公共接(jie)點，一般接(jie)A

    M1：一路合閘輸出

    M2：一路分閘輸出

    M3：二路合閘輸出

    M4：二路分閘輸出

    S：一二路(lu)斷(duan)路(lu)器輔助(zhu)及(ji)報警公共接(jie)點(dian)

    L1：控制器(qi)一路(lu)合閘指示，接(jie)一路(lu)斷路(lu)器(qi)輔(fu)助常開

    L2：控制器二路(lu)合閘(zha)指示(shi)，接二路(lu)斷路(lu)器輔助常開

    H1：控(kong)制器一(yi)路報(bao)警指示(shi)，接(jie)一(yi)路斷(duan)路器報(bao)警常開(kai)

    H2：控制器二路(lu)報警(jing)指(zhi)示，接二路(lu)斷(duan)路(lu)器報警(jing)常(chang)開

    J1 J2：油機啟(qi)(qi)動輸出接點，一路(lu)電源(yuan)不正常(chang)時(shi)，會(hui)自動輸出啟(qi)(qi)動信號

    X1 X2：消防切(qie)非（X1與X2短路斷路器(qi)全部分閘）

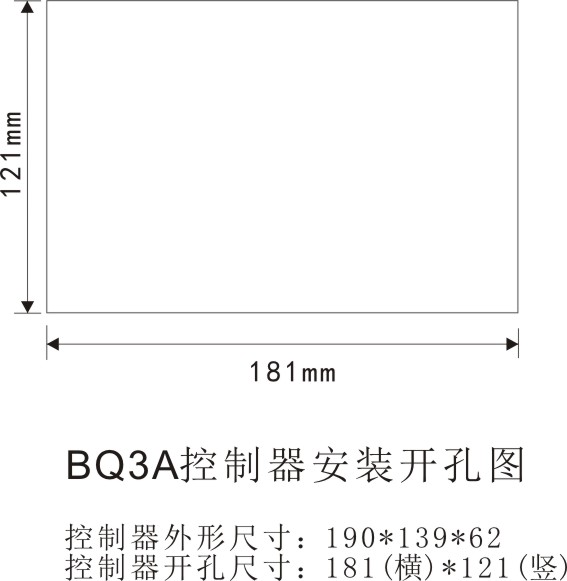

 尺寸

 工作條件

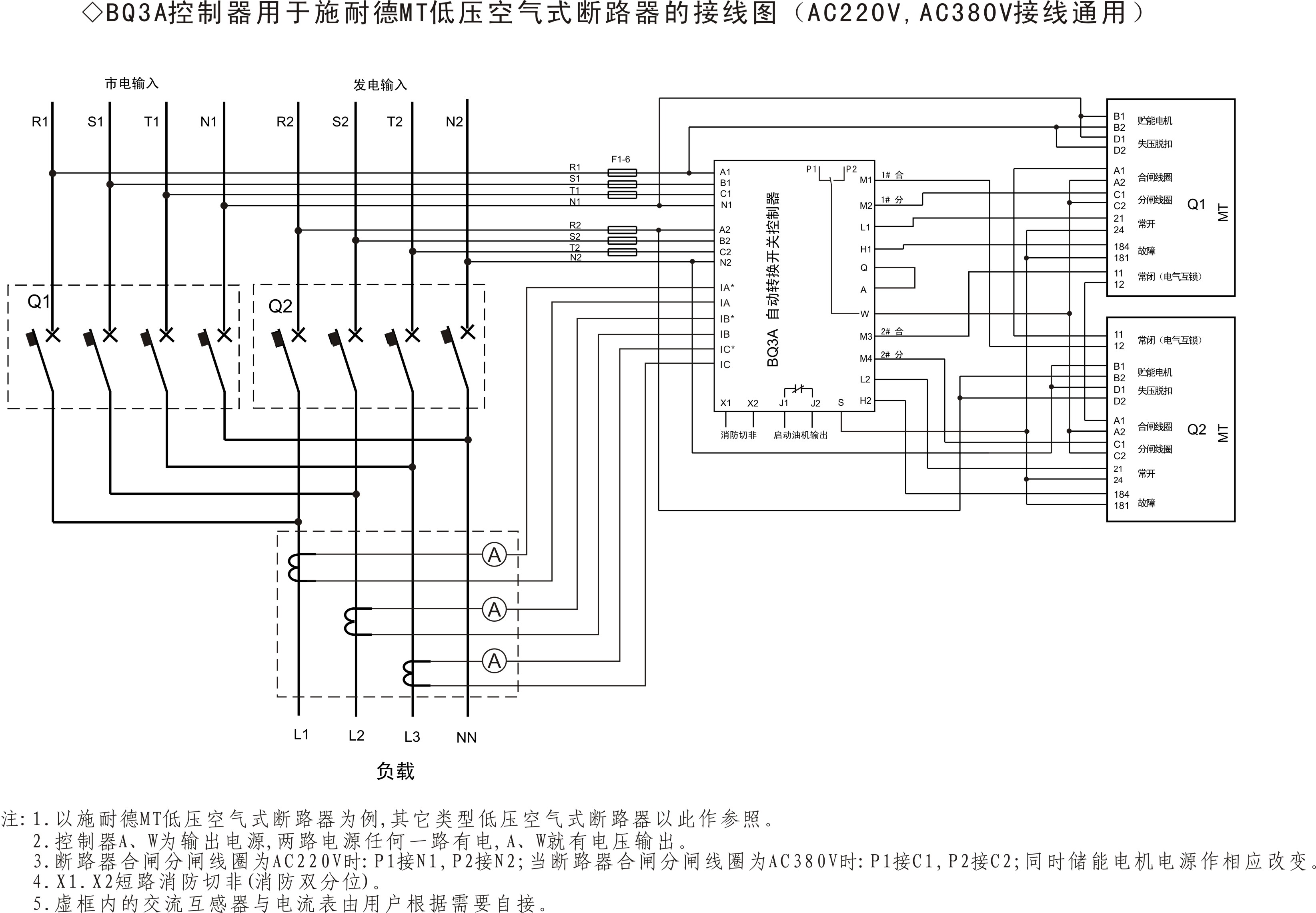

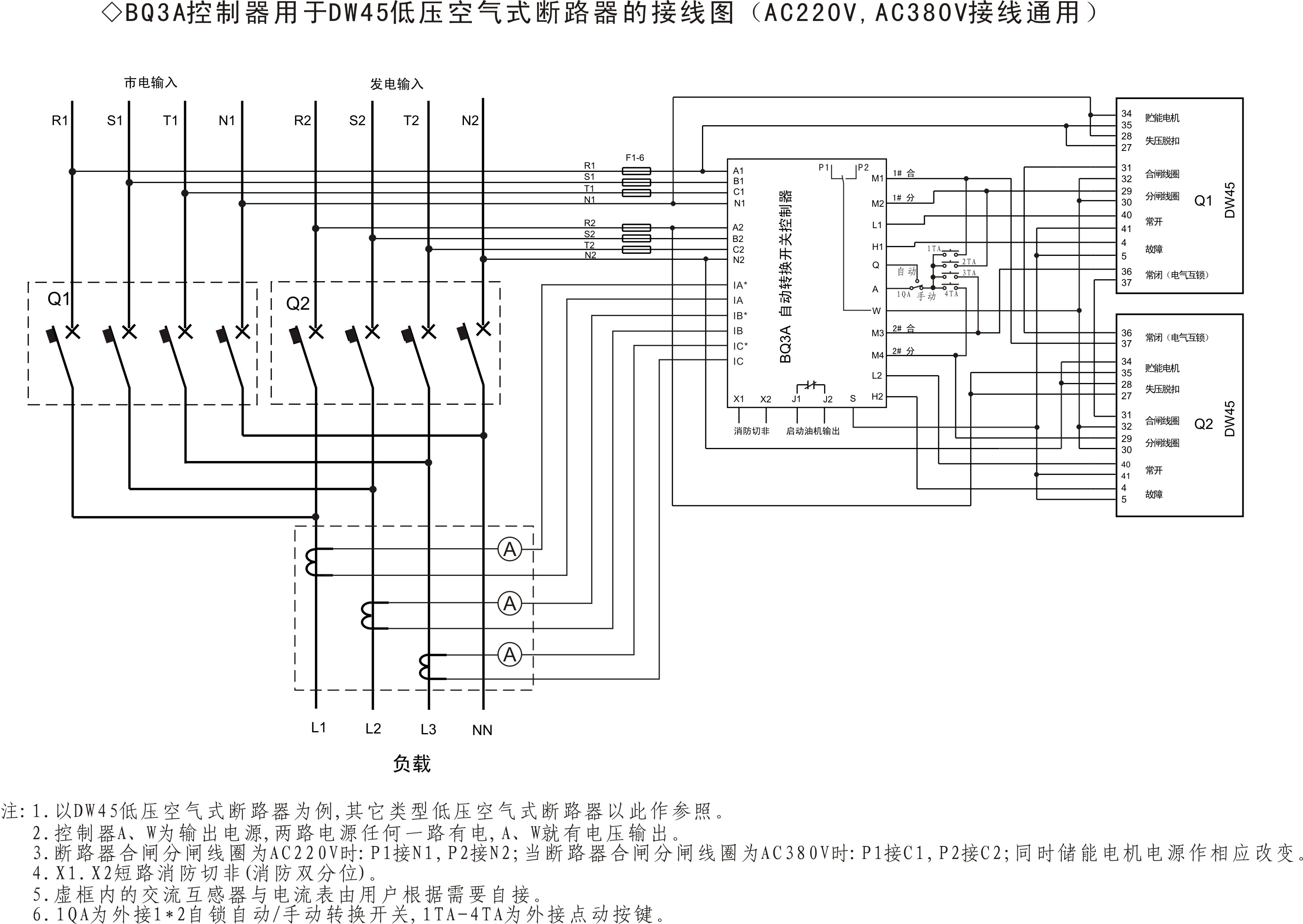

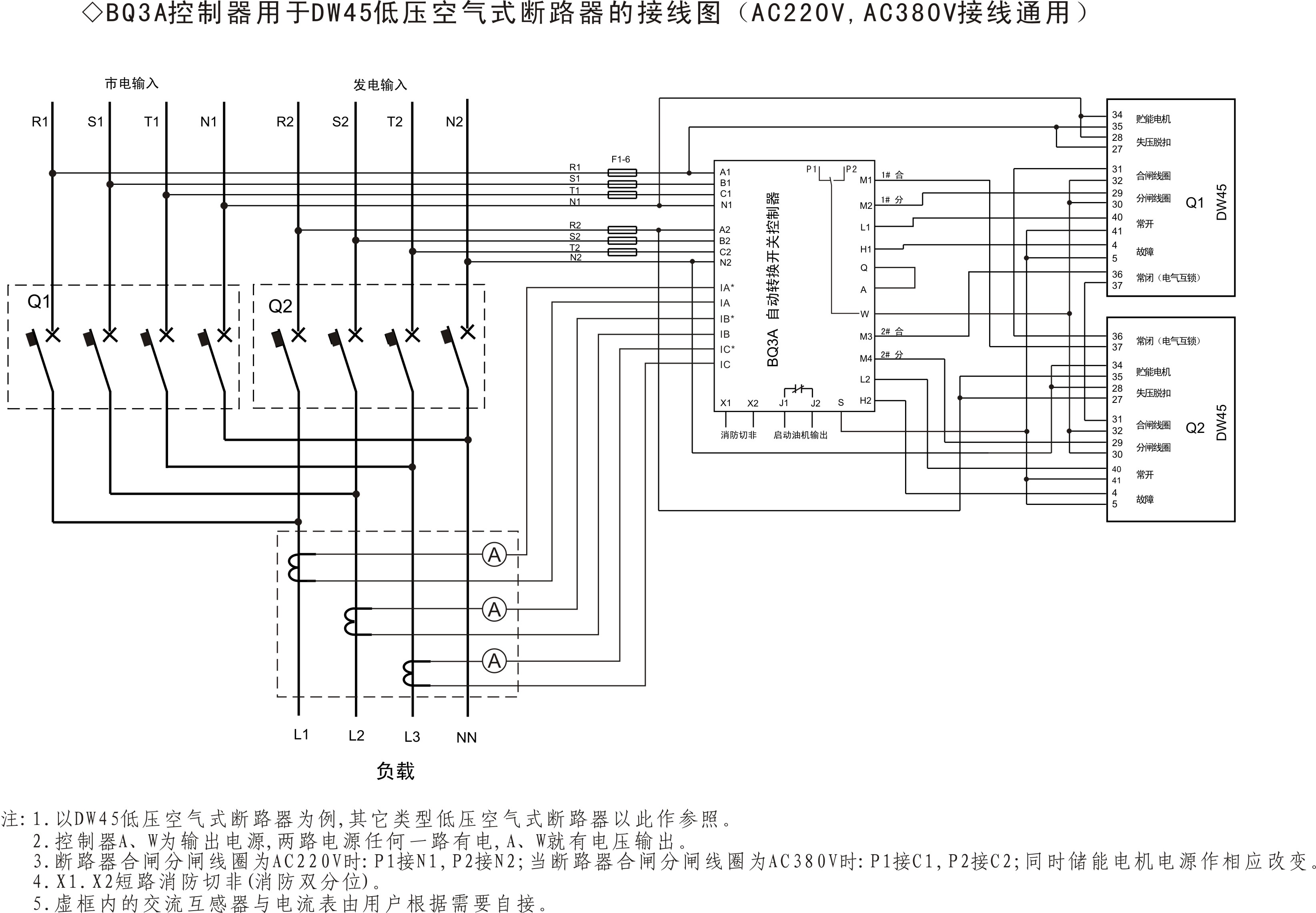

     1：由于(yu)各種低壓空氣式斷(duan)路器型號(hao)眾多，我們選取其(qi)中(zhong)幾個(ge)有(you)代(dai)表(biao)性的(de)：國產DW45;ABB EMAX ;施耐德MT;其(qi)它型號(hao)以此(ci)做參照。

     2：為了自動轉換開(kai)關(guan)裝(zhuang)置的正常工作(zuo)，低(di)壓空氣(qi)式斷路器(qi)接入(ru)時必(bi)須安裝(zhuang)一些附件: 如合閘電磁鐵，分勵脫扣(kou)器(qi)。

     3：產品出(chu)廠前已經過嚴(yan)格(ge)測試，錯誤的接線及測試試驗(yan)將會對控制器造成損壞。
