廈門才茂高端車載3G/4G多媒體WiFi路由器技術參數

一、 產品簡介

廈門才茂高端車載3G/4G+WiFi路由器（或者稱為3G/4G網關），是一款支持4口以太網通信，1口WAN通信，WIFI局域網（802.11 a/b/g/n/ac）通信和廣域網4G/3G無線通信功能的設備，設備加載了廣域網通信VPN隧道、WIFI局域網傳輸的安全認證等安全功能，實現無線局域網和無線廣域網的無縫連接，為用戶提供高速、安全、可靠的移動寬帶服務。該設備同時支持移動、聯通和電信4G/3G+WIFI熱點接入的無線WIFI路由器。

設備是業內第一款符合公安部82號令具備上網行為管理功能的無線WIFI路由器。設備支持廣告PORTAL推送，支持多種認證方式（支持短信認證，支持WEB認證，支持QQ認證，支持微博認證，支持微信認證），支持公安部規定的上網行為管理，支持設備遠程管理,支持WIFI探針功能，支持用戶URL數據收集，支持用戶流量監控等功能。

才茂3G/4G+WIFI路由器為車載專用設備，設備采用金屬外殼，提供車載固定片；設備支持防塵設計；設備專門的車載抗干擾性設計，抗干擾性能好；設備采用車載專用電源設計，防止車載電源波動對設備的損壞；設備支持1個TF卡和一個固態硬盤，總容量可達2T，可以存放上千部音樂和電影；設備支持訪問緩存功能，用戶瀏覽過的信息會在設備上緩存，后面客戶訪問相同頁面和內容時，直接從設備緩存中轉發給后面訪問客戶，可以節省40～70%流量，為客戶省錢。

設備采用高性能的工業級ARM通信處理器，以嵌入式實時操作系統為軟件支撐平臺，系統集成了全系列從邏輯鏈路層到應用層通信協議，支持VPN（包括PPTP、L2TP、和OPENVPN）,IPTABLE防火墻，靜態及動態路由，PPPOE，PPP server及PPP client，,DHCP server及DHCP client，DDNS，防火墻，SNAT/DNAT，DMZ主機,WEB配置，支持APN/VPDN。

支持上電自動撥號，自動維護通信鏈路，保證鏈路永遠在線，支持vlan雙活路，雙模雙撥功能，qos網絡質量管理等功能。

該產品整機采用工業級設計；支持汽車取電和動車110V供電；系統帶有看門狗WDT保護，另外加載了系統監測保護SWP（System Watch Protect）；產品擁有維護系統穩定的專利技術，確保設備永遠在線；經過嚴格的設計、測試和多年的實際應用，產品性能穩定可靠。

產品通過國外CE認證，ROSH認證；國內摩爾實驗室高低溫測試認證，3C認證，電信設備入網認證，鐵道部CRCC認證。

設備應用于各種移動車輛多媒體WIFI覆蓋，如公交車WIFI、長途大巴WIFI、動車WIFI及出租車WIFI上網等，同時設備也廣泛應用在景區WIFI覆蓋及其他公共場所的WIFI覆蓋上網。

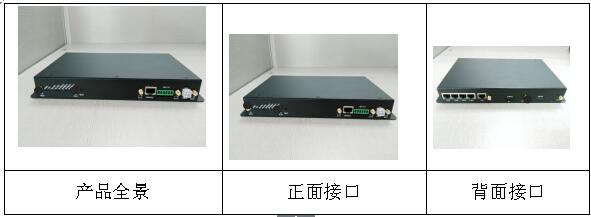

二、 產品圖片

產品接口圖：

三、 產品命名規則

公司標志產品類別 -硬件平臺外觀結構網絡類型 - (特殊版本)

CM 520 - 6 2 F -（ S ）

 W=WCDMA

S=TD-SCDMA

E=EV-DO

T=5模4G模塊

F=7模4G模塊（全網通）

H=HSPA+

A：雙模 5.8GWIFI 6: 單模 5.8GWIFI 帶GPS

B：雙模 2.4GWIFI 帶GPS 7: 雙模雙WIFI

C：雙模 5.8GWIFI 帶GPS 8: 雙模雙WIFI 帶GPS

1：單模雙WIFI 9: 雙模 2.4GWIFI

2: 單模 2.4GWIFI

3: 單模 5.8GWIFI

4: 單模雙WIFI 帶GPS

5: 單模 2.4GWIFI 帶GPS

四、 車載WIFI路由器采購產品列表：

主機采購信息列表：

產品名稱	產品型號	網絡類型	4個LAN口 1個WAN口 5個WIFI天線	2個SIM/UIM卡座	1個TF卡卡座（TF卡客戶購買）	GPS定位模塊	SSD固態硬盤（固態硬盤客戶購買）
高端車載WIFI路由器（出廠標配）：
	CM520-62W	WCDMA	ü	ü	ü		ü
	CM520-62S	TD-SCDMA	ü	ü	ü		ü
	CM520-62E	EV-DO	ü	ü	ü		ü
	CM520-62T	5模4G	ü	ü	ü		ü
	CM520-62F	全網通	ü	ü	ü		ü
	CM520-62H	HSPA+	ü	ü	ü		ü
GPS版高端車載WIFI路由器：
	CM520-6BW	WCDMA	ü	ü	ü	ü	ü
	CM520-6BS	TD-SCDMA	ü	ü	ü	ü	ü
	CM520-6BE	EV-DO	ü	ü	ü	ü	ü
	CM520-6BT	5模4G	ü	ü	ü	ü	ü
	CM520-6BF	全網通	ü	ü	ü	ü	ü
	CM520-6BH	HSPA+	ü	ü	ü	ü	ü

可選配模塊采購信息列表：

1、 TF卡，容量：32G,64G,128G，256G

2、 SSD固態硬盤，容量：64G，128G，256G，512G，2T

五、 產品特性

工業級設計

項目	內容
車載電源接口	車載電源接口：獨有的車載電源接口設計，牢固不松脫
金屬外殼設計	工業級金屬外殼設計，消除火災隱患
監控手段	帶I\O端口，檢測和報警車輛故障,GPS車輛定位
工業級CPU	工業級ARM高性能嵌入式處理；擁有兩個Krait 300 CPU核心，主頻最高1.4GHz，集成兩個多線程的網絡加速器引擎，頻率最高730MHz，可處理最高5Gbps的數據吞吐量
工業級無線模塊	采用工業級無線模塊，抗干擾強，傳輸穩定
實時操作系統	采用Linux操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定，帶完善TCP/IP協議棧
強化電路板	PCB采用遵循20H和3W原則，同時公司所有產品電路板都采用高品質材質來生產，確保板材的穩定可靠
工業級元器件	整機元器件采用嚴格篩選的工業級元器件來生產
工業級電源	寬壓電源設計，電源適應范圍為DC7V - DC32V，內置電源反向保護和過壓過流保護
電磁防護	以太網接口內置1.5KV電磁隔離防護
抗干擾設計	采用金屬外殼，屏蔽電磁干擾，系統保護等級IP31；天線帶防雷設計；系統超低溫和超高溫設計；特別適合在環境惡劣的工業環境下使用

穩定可靠

項目	內容
車載電源接口	車載電源接口：獨有的車載電源接口設計，牢固不松脫
在線維持專利技術	智能防掉線，在線檢測，在線維持，掉線自動重撥，異常自動復位，確保設備永遠在線
三層系統保護	在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠
UIM/SIM卡ESD保護	1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護
串口ESD保護	串口RS232內置15KV ESD保護
金屬外殼	采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP31；特別適合于環境惡劣的工業控制領域
無線模塊	所有無線模塊都有通過CGD認證或者FCC認證或者CE認證
高速處理CPU	采用高速ARM的工業級CPU，可以更加高速地處理各種協議數據轉換；解決了業內“假在線”、“假死機”、“當機”等疑難問題
超大內存	DDR3容量4-16Gbits,有超大的內存來緩存客戶發送數據，同時接收超大數據包，數據不丟失
內存管理MMU	新款CPU 帶內存管理MMU，可以防止系統內存異常問題導致的系統不穩定現象
完善的協議棧	系統采用了完善的TCP/IP協議棧，使網絡通信性能優異，掉線概率極大降低
EMC性能優異	通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；通過CE認證，ROSH認證，3C認證，電信設備入網認證，鐵道部CRCC認證；

， 50個頻道， L1的頻率，1.023兆赫芯片速度， C / A碼1.023兆赫芯片速度；

支持 SBAS:WAAS,EGNOS,MSAS,兼容GALILEO

定位精確度

Position：2.5m CPE SBAS:2.0m CPE

速度精度

速度精度 < 0.01米/秒（高速）<0.01° (heading)，（ 50 % @ 30米/秒）

時間精度

1微妙同步GPS時間

捕捉時間

冷啟動：27S；輔助啟動:<3秒；熱啟動：<1秒

數據格式

NMEA-1083,SiRD二進制

輸入信息

NMEA,SiRF二進制高度/位置/日期/時間

輸出信息

NMEA-0183,SiRF二進制，GGA GSA GSV RMC VTG GLL

秒脈沖輸出

1pps精度±1us

導航數據更新速率

5Hz

靈敏度

跟蹤：-162dBm;冷啟動：-147dBm;熱啟動：-156dBm

無線模塊技術參數

LTE 4G 無線技術參數
無線模塊	采用工業級無線模塊
標準及頻段（支持國外頻段）	LTE TDD: Band 38/39/40/41 LTE FDD: Band 1/2/3/4/5/7/13/17/25 TD-SCDMA: Band 34/39 GSM: Band 2/3/8 UMTS: Band 1/5
編碼方案	LTE/UMTS/HSPA+/DC_HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM
通信帶寬 (DL:下載速率、UL上傳速率)	LET TDD: DL 61Mbps/UL 18Mbps LET FDD： DL 100Mbps/UL 50Mbps DC_HSPA+: DL 42Mbps/UL 5.76Mbps HSPA+: DL 28Mb/s(Category 18) HSdPA: DL 14.4Mb/s(Category 8) HSUPA+: DL 42Mbps/UL 5.76Mbps WCDMA CS: DL 64kbps/UL 64kbps WCDMA PS: DL 384kbps/UL 384kbps EDGE: DL 237Kbps/UL 118Kbps GSM: DL 171Kbps/UL 171Kbps
發射功率	WCDMA/HSDPA: 24dBm LET: 23 dBm
接收靈敏度	<-109dBm
功能支持	支持數據、語音、短信和傳真
聯通3G 無線技術參數
無線模塊	采用工業級無線模塊
標準及頻段	支持HSPA+/UMTS/HSDPA/WCDMA 850/900/1900/2100MHz 雙頻EGSM 850/900/1800/1900MHz 支持GPRS/EDGE CLASS 1/2
編碼方案	HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GPRS/CSD
通信帶寬	HAPA+: DL 21Mbps/UL 5.76Mpbs HSDPA/HSUPA： DL 7.2Mbps/UL 5.76Mbps WCDMA： DL 384Kbps/UL 384Kbps EDGE: DL 237Kbps/UL 118Kbps GPRS： DL 85.6kbps/UL 85.6kbps CSD: UL 14.4kbps
發射功率	<24dBm
接收靈敏度	<-109dBm
功能支持	支持數據、語音、短信和傳真
移動3G 無線技術參數
無線模塊	采用工業級無線模塊
標準及頻段	TD-SCDMA：2010~2025MHz GSM/GPRS/EDGE：850/900/1800/1900MHz 支持3GPPclass B
編碼方案	TD-SCDMA/HSDPA/HSUPA/EDGE/GPRS模式
通信帶寬	DL 2.8Mbps/UL 384Kbps
發射功率	<24dBm
接收靈敏度	<-108dBm
功能支持	支持數據、語音、短信和傳真
電信3G 無線技術參數
無線模塊	采用工業級無線模塊
標準及頻段	支持IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO(Revision 0 and A) 800MHz單頻，可選800/1900MHz雙頻，450MHz單頻
編碼方案	IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO模式
通信帶寬	上行速率 (up to 3.1Mbps) 上行速率 (up to 1.8Mbps)
發射功率	<23dBm
接收靈敏度	<-107dBm
功能支持	支持數據、語音、短信和傳真

系統配置

項目	內容
CPU	工業級高性能ARM嵌入式處理器CPU，主頻1.4Ghz(雙核)，副頻733Mhz(雙核)
MMU	CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常
FLASH	NOR FLASH 256Mbit，有足夠大的存儲空間來存放程序和數據
DDR3	內存支持32bit DDR3 4G-16Gbits，有足夠大的緩存來提高系統運算速度
TF卡	支持最高256G TF卡，可以存放上千部音樂和電影
SSD固態硬盤	支持最高2T大容量固態硬盤，可存儲資源更加豐富

操作系統

項目	內容
操作系統	采用Linux操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定；

功能參數

項目

內容

表容量

MAC表：1000

ARP表：1000

路由表：256

NAT會話數：20000

業務容量

最大無線關聯用戶數：每頻點100

并發用戶數：254

路由轉發（不啟用NAT）：90Mbps

路由轉發（啟用NAT）：70Mbps

接口類型

項目	內容
WAN口	1個10/1000M自適應WAN口，內置隔離，支持自動翻轉（Auto MDI/MDIX）；支持PPPOE
以太網口	4個10/1000M自適應LAN口，支持自動翻轉（Auto MDI/MDIX）；內置1.5KV電磁隔離保護
串口	1個RS232 數據位：7、8位停止位：1、2位校驗位：無校驗、奇校驗、偶校驗波特率：300bps - 115200bps 流控：無流控
I/O口	支持3路由I/O口，可以應用于車輛檢測和控制。此功能非標配，需要定制。
指示燈	電源指示燈； SYS系統指示燈；鏈路1在線狀態指示燈；鏈路1無線信號指示燈；鏈路2在線狀態指示燈；鏈路2無線信號指示燈；
天線接口	標準SMA陰頭天線接口，特性阻抗50歐；可以選配1M/3M/5M/10M的天線延長線，滿足不同使用場合需要
UIM卡接口	1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護
電源接口	航空頭接口或者車載接口
RESET按鍵	恢復出廠設置按鍵

供電情況

項目	內容
供電電壓	寬電壓設計，DC 6V - DC 32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護
標配電源	DC9V/1.5A
通信電流	通信時平均電流：390mA@+9VDC；登網瞬間峰值電流：1.0A@+9VDC
待機電流	待機平均電流：< 56mA@+9VDC
動車供電系統	110V支持/汽車取電/220V適配器取電

硬件參數

項目	內容
尺寸	228(寬)mm×35(高)mm×144(深)mm（不包括天線及固定件）
重量	1.02kg
天線	8個RP-SMA
供電	峰值功耗≤12W 平均功耗9W 電源適配器12V DC，+/-10%
溫度	工作溫度：-35℃～75℃ 擴展工作溫度：-40℃～80℃ 存儲溫度：-40℃～85℃
濕度	工作濕度：5%～95% （非凝結）存儲濕度：0%～100% （非凝結）
防護等級	IP31
認證	CCCI認證

指示燈說明

指示燈	狀態	說明
POWER電源指示燈	電源指示燈亮	設備電源正常
POWER電源指示燈	電源指示燈滅	設備未上電
SYS系統指示燈	系統指示燈閃爍	有程序運行
SYS系統指示燈	系統指示燈滅	沒有程序運行
Online1 （SIM卡1）	Online1指示燈亮	設備已登錄網絡
Online1 （SIM卡1）	Online1指示燈滅	設備未登錄網絡
Online2 （SIM卡2）	Online2指示燈亮	設備已登陸網絡
Online2 （SIM卡2）	Online2指示燈滅	設備未登錄網絡
信號指示燈1	信號指示燈1-1滅，信號指示燈1-2滅	Sim卡1的信號<12
	信號指示燈1-1亮，信號指示燈1-2滅	Sim卡1的信號≥12且<25
	信號指示燈1-1亮，信號指示燈1-2亮	Sim卡1的信號≥25
信號指示燈2	信號指示燈2-1滅，信號指示燈2-2滅	Sim卡2的信號<12
	信號指示燈2-1滅，信號指示燈2-2滅	Sim卡2的信號≥12且<25
	信號指示燈2-1滅，信號指示燈2-2滅	Sim卡2的信號≥25
