廈門才茂工業級2G/3G/4G DTU無線數傳終端技術參數

(發布日期：2020-6-15 15:21:10) 來源：

廈門才茂2G/3G/4G DTU無線數傳終端技術參數

一、產品簡介

1.1產品概述

廈門才茂2G/3G/4G DTU是一款工業級無線數據傳輸設備，支持電信、移動、聯通三大運營商的無線網絡，支持無線網絡有：GPRS/CDMA/

WCDMA/TD-SCDMA/EVDO/LTE-FDD/LTE-TDD；設備為用戶提供TCP透明無線遠距離數據傳輸或者UDP透明無線遠距離數據傳輸的功能。

設備支持串口RS232接口、RS485接口、RS422接口、TTL接口或者USB接口，設備可以直接客戶的上述接口設備直接相連，把客戶的PLC設備、工控設備的數據透明傳輸到客戶的數據中心，實現對客戶端末設備的數據采集、數據傳輸、設備控制等功能。

該產品采用ARM9工業級高性能嵌入式處理器，以實時操作系統為軟件支撐平臺,超大內存,內嵌自主知識產權的TCP/IP協議棧；設備支持雙數據中心備份，以及多數據中心同步接收數據等功能；設備提供在線維持技術，保持數據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的TCP/UDP透明數據傳輸功能。針對網絡流量和產品功耗比較敏感的客戶，本產品支持語音、短信、數據觸發上線以及超時自動斷線的功能，降低流量降低產品功耗，實現低功耗功能。

該產品擁有ARM9工業級處理器和智能三級保護，它不但通過電力3000V電擊測試，還擁有專利技術，產品性能穩定可靠。

該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監控、環保檢測、氣象檢測、地震監測，交通控制等等行業。

1.2產品型號命名規則

公司名稱

支持網絡

31：GSM/GPRS網絡

65：CDMA/CDMA 2000 1x網絡

81：WCDMA網絡

82：TD-SCDMA網絡

83：EV-DO網絡

硬件平臺系列

50：50平臺系列

60：60平臺系列

80：80平臺系列

61：60平臺系列端子接口

81：80平臺系列端子接口

外觀接口

P：RS232接口

V：VGA接口（帶RS232/485/TTL）

1.3 DTU設備采購產品型號列表：

接口類型	產品型號	支持網絡	支持RS232 （8,E/O/N,1）	支持RS232 (7/8,E/O/N,1/2,硬件流控)	支持RS485	支持RSTTL	數據緩存	支持短信配置	是否低功耗
RS232 DB9接口	CM3150P	GPRS	是	是			1MB
	CM3160P	GPRS	是				8KB
	CM6550P	CDMA	是	是			1MB
	CM6560P	CDMA	是				8KB
	CM8150P	WCDMA	是	是			1MB
	CM8250P	TD-SCDMA	是	是			1MB
	CM8350P	EVDO	是	是			1MB
	CM510-21H	HSPA+	是	是			1MB
	CM510-21T	LTE-TDD	是	是			1MB
	CM510-21F	LTE-FDD	是	是			1MB
VGA接口	CM3150V (替代原CM3150EP)	GPRS	是	是	是	是	1MB
	CM3160V (替代原CM3160EP)	GPRS	是		是	是	8KB
	CM3180V (替代原CM3180EP)	GPRS	是		是		2KB	是	是
	CM6560V (替代原CM6560EP)	CDMA	是		是	是	8KB
	CM6550V (替代原CM6550EP)	CDMA	是	是	是	是	1MB
	CM8150V (替代原CM8150EP)	WCDMA	是	是	是	是	1MB
	CM8250V (替代原CM8250EP)	TD-SCDMA	是	是	是	是	1MB
	CM8350V (替代原CM8350EP)	EVDO	是	是	是	是	1MB
	CM510-23H	HSPA+	是	是	是	是	1MB
	CM510-23T	LTE-TDD	是	是	是	是	1MB
	CM510-23F	LTE-FDD	是	是	是	是	1MB
端子接口	CM3161	GPRS	是	是	是		8KB
	CM3151	GPRS	是	是	是		1MB
	CM3181	GPRS	是	是	是		2KB	是	是
	CM6561	CDMA	是	是	是		8KB
	CM6551	CDMA	是	是	是		1MB
	CM8151	WCDMA	是	是	是		1MB
	CM8251	TD-SCDMA	是	是	是		1MB
	CM8351	EVDO	是	是	是		1MB
	CM510-22H	HSPA+	是	是	是		1MB
	CM510-22T	LTE-TDD	是	是	是		1MB
	CM510-22F	LTE-FDD	是	是	是		1MB

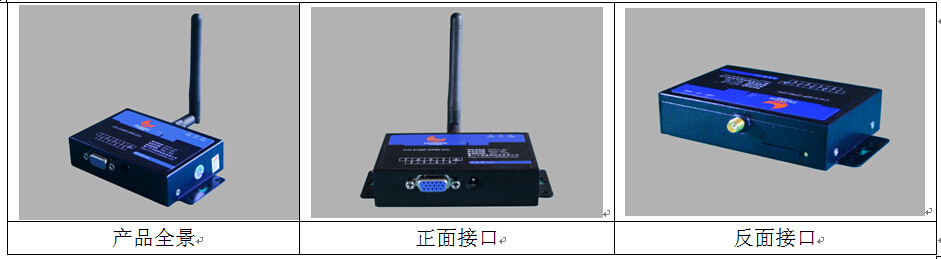

1.4 產品接口圖：

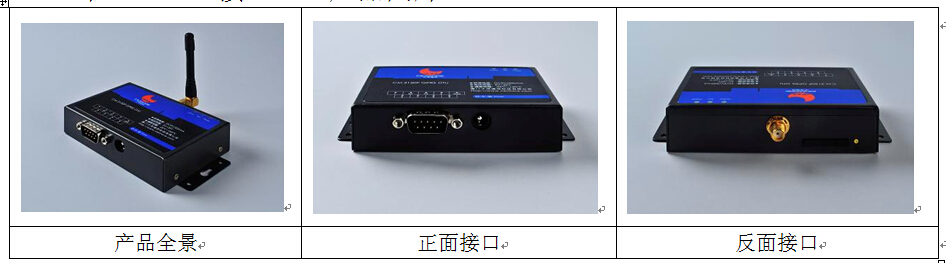

4.1 串口RS232接口DTU產品圖片：

二、產品特性

硬件	描述
板載配置	硬件平臺	終端架構	ARM架構
		CPU	ARM9工業級高性能處理器，高速緩存數據，高速處理各協議數據轉換
		內存	FLASH(64Mbits)，SDRAM(256Mbits)，不同型號內存不同，可接受超大數據包
		無線模塊	工業級無線模塊，抗干擾性強，經過CGD、FCC、CE認證
		電路板	PCB設計遵循20H、3W原則，采用生益材質生產，確保板材穩定可靠
		電源	寬壓電源，適應范圍DC6V-DC32V，內置電流反向保護和過壓過流保護
		元器件	工業級元器件，抗干擾性強，性能穩定
		天線接頭	外天線設計，支持多種天線
		接口	RS232、RS485、RS422、TTL
		UIM/SIM卡	1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護
	串口		RS232/RS485/RS422/TTL，內置15KV ESD保護
	外殼	金屬	防輻射，抗干擾，防雷設計，防護等級IP41，適合環境惡劣的工業控制領域
	EMC		通過EMC測試，電力3000V電擊測試

軟件參數及性能	描述
操作系統	LINUX2.6	自帶內存管理單元和完善的TCP/IP協議棧，實時性強，系統穩定
操作系統	UCOS	多任務操作系統，可移植性高，實時性強，系統穩定
系統保護	多重	軟件保護、CPU內置看門狗(WDT)保護、系統虛擬值守(VMW)保護、硬件FLASH保護
網絡互連	DNS	支持自動獲取和手動設置，自動獲取無需人工配置避免設備當機
	協議棧	完善的TCP/IP協議，極大降低掉線率
	網絡制式	支持TDD-LTE、FDD-LTE、WCDMA(HSPA+)、EVDO、TD-SCDMA、CDMA2000、CDMA、EDGE、GPRS、GSM
	APN/VPDN	支持虛擬數據專用網
數據傳輸	TCP/UDP	透明數據傳輸
工作模式	多種	TCP/UDP/TRNS/SERVER
功能	智能防掉線	支持在線檢測，在線維持，掉線自動重連重撥
	中心	雙中心備份，多中心(8個)接收數據，最大支持發送中心256個
	喚醒	短信、語音、數據喚醒
	遠程配置	短信遠程配置，遠程控制，短信告警
	通信方式	支持固定IP和DDNS動態域名通信方式
	狀態報告	數據包傳輸狀態報告
	升級	支持串口軟件升級
	多系統	支持LINUX,UNIX,WINDOWS
工具	配置工具	完善的圖形化界面，提供快速配置功能、批量配置功能
	中心軟件	提供C#,VC,VB,DEPHI多種中心端軟件，方便測試
	動態庫	提供中心端軟件的動態庫支持，并提供使用說明文檔，可自行開發中心端軟件
	組態軟件	包括亞控軟件，三維力控軟件在內的業內主要中心端軟件支持
	檢查軟件	提供串口調試軟件，網絡速度檢測軟件；不同的調試登記輸出，快速定位問題

三、技術參數

3.1設備接口信號定義說明：

3.1.1 串口RS232 DB9接口定義：

3.1.1.1串口RS232接口中型號為CMxx60P系列產品接口定義：

3.1.1.1.1接口平面圖

DTU用戶數據接口DB9電纜的接插件為BoxHeader, 間距：2.0mm，9Pin。

3.1.1.1.2 適用型號列表

適用型號

CM3160P

CM6560P

3.1.1.1.3接口定義

接口編號	功能分類	接口名稱	默認功能	擴展功能	輸入OR輸出	電氣特性
1	在線提示	Online	在線提示腳（DTU連接上數據中心后，此引腳輸出高電平+5V；DTU和數據中心斷開后，此引腳輸出低電平-5V）（需要此功能，采購時需加以說明）	無	輸出	輸出電壓范圍： -5V~+5V
2	RS232	RX	RS232接口，接收腳（假設DTU連接電腦，則此引腳的數據流向是：DTU<-電腦）	無	輸入	標準RS232電壓
3	RS232	TX	RS232接口，發送腳（假設DTU連接電腦，則此引腳的流向是：DTU->電腦）	無	輸出	標準RS232電壓
4		無		無
5	RS232	GND	RS232地	無		GND
6		無		無
7	使能腳（此功能新版本電路板才支持）	SW	IO口電源開關（可通過此引腳電平控制整個DTU的電源通斷，接-10~0V電壓或者讓該腳懸空時DTU開機；接3.3~30V電壓時DTU就關機。）接3.3~30V電壓時DTU就關機。（需要此功能，采購時需加以說明）	無	輸入	用作SW功能時，輸入電壓范圍： -10V~30V
8		無		無
9		無		無

3.1.1.2串口RS232接口中型號為CMxx50P系列產品接口定義：

3.1.1.2.1接口平面圖

DTU用戶數據接口DB9電纜的接插件為BoxHeader, 間距：2.0mm，9Pin。

3.1.1.2.2適用型號列表

適用型號

CM3150P

CM6550P

CM8150P

CM8250P

CM8350P

CM510-21H

CM510-21T

CM510-21F

3.1.1.2.3 接口定義

接口編號	功能分類	接口名稱	默認功能	擴展功能	輸入OR輸出	電氣特性
1	在線提示	Online	在線提示腳（DTU連接上數據中心后，此引腳輸出高電平+5V；DTU和數據中心斷開后，此引腳輸出低電平-5V）	無	輸出	輸出電壓范圍： -5V~+5V
2	RS232	RX	RS232接口，接收腳（假設DTU連接電腦，則此引腳的數據流向是：DTU<-電腦）	無	輸入	標準RS232電壓
3	RS232	TX	RS232接口，發送腳（假設DTU連接電腦，則此引腳的流向是：DTU->電腦）	無	輸出	標準RS232電壓
4		Active	休眠模式下IO激活腳（暫不支持，預留將來擴展用）	無
5	RS232	GND	RS232地	無
6		無		無
7	使能腳	SW	IO口電源開關（可通過此引腳電平控制整個DTU的電源通斷，接-10~0V電壓或者讓該腳懸空時DTU開機；接3.3~30V電壓時DTU就關機。）	CTS 硬件流控制（需要此功能，采購時需加以說明）	輸入	用作SW功能時，輸入電壓范圍： -10V~30V
8	USB	USB+	USB+（（需要此功能，采購時需加以說明））	RTS 硬件流控制（需要此功能，采購時需加以說明）
9	USB	USB-	USB-（（需要此功能，采購時需加以說明））	無

3.1.2 VGA接口定義：

3.1.2.1VGA接口中型號為CMxx60V系列產品接口定義：

3.1.2.1.1接口平面圖

3.1.2.1.2適用型號列表

適用型號

CM3160V

CM6560V

3.1.2.1.3 接口定義

接口編號	功能分類	接口名稱	默認功能	擴展功能	輸入 OR 輸出	電氣特性
1	上線提示	Online	在線提示腳（DTU連接上數據中心后，此引腳輸出高電平3.3V；DTU和數據中心斷開后，此引腳輸出低電平0V）	無	輸出	輸出電壓范圍：0V~3.3V
2	RS232	RXD	RS232接口，接收腳（假設DTU連接電腦，則此引腳的數據流向是：DTU<-電腦）	無	輸入	標準RS232電壓
3	RS232	TXD	RS232接口，發送腳（假設DTU連接電腦，則此引腳的流向是：DTU->電腦）	無	輸出	標準RS232電壓
4		無		無
5	RS232	GND	RD232接口，GND腳	無
6		無		無
7		無		無
8		無		無
9	使能腳	SW	IO口電源開關（可通過此引腳電平控制整個DTU的電源通斷，接-10~0V電壓或者讓該腳懸空時DTU開機；接3.3~30V電壓時DTU就關機。）	無	輸入	輸入電壓范圍： -10V~30V
10	RS TTL	TTL_RXD	TTL接口，接收腳（假設DTU連接電腦，則此引腳數據流向是：DTU<-電腦）	無	輸入	輸入電壓范圍： 0V~3.3V
11	RS TTL	TTL_TXD	TTL接口，發送腳（假設DTU連接電腦，則此引腳數據流向是：DTU->電腦）	無	輸出	輸出電壓范圍： 0V~3.3V
12	RS485	485A	485接口A	無
13	RS485	485B	485接口B	無
14		無		無
15		無		無

3.1.2.2 VGA接口中型號為CMxx50V系列產品接口定義：

3.1.2.2.1接口平面圖

3.1.2.2.2 適用型號列表

適用型號

CM3150V

CM6550V

CM8150V

CM8250V

CM8350V

CM510-23H

CM510-23T

CM510-23F

3.1.2.2.3接口定義

接口編號	功能分類	接口名稱	默認功能	擴展功能	輸入OR 輸出	電氣特性
1	上線提示	Online	在線提示腳（DTU連接上數據中心后，此引腳輸出高電平3.3V；DTU和數據中心斷開后，此引腳輸出低電平0V）	輸出電壓可選：高電平+5V，低電平-5V。（需要此功能，采購時需加以說明）	輸出	默認輸出電壓： 0V~+3.3V 可選輸出電壓： -5V~+5V
2	RS232	RXD	RS232接口，接收腳（假設DTU連接電腦，則此引腳的數據流向是：DTU<-電腦）	無	輸入	標準RS232電壓
3	RS232	TXD	RS232接口，發送腳（假設DTU連接電腦，則此引腳的流向是：DTU->電腦）	無	輸出	標準RS232電壓
4		無		無
5	RS232	GND	RD232接口，GND腳	無
6		無		無
7	RS232	RTS	RS232流控腳	無
8	RS232	CTS	RS232流控腳	無
9	使能腳	SW	IO口電源開關（可通過此引腳電平控制整個DTU的電源通斷，接-10~0V電壓或者讓該腳懸空時DTU開機；接3.3~30V電壓時DTU就關機。）	無	輸入	輸入電壓范圍： -10V~30V
10	RS TTL	TTL_RXD	TTL接口，接收腳（假設DTU連接電腦，則此引腳數據流向是：DTU<-電腦）	無	輸入	輸入電壓范圍： 0V~3.3V
11	RS TTL	TTL_TXD	TTL接口，發送腳（假設DTU連接電腦，則此引腳數據流向是：DTU->電腦）	無	輸出	輸出電壓范圍： 0V~3.3V
12	RS485	485A	485接口A	無
13	RS485	485B	485接口B	無
14	USB	USB+	USB+（需要此功能，采購時需加以說明））	無	輸出
15	USB	USB-	USB-（需要此功能，采購時需加以說明））	無	輸入

3.1.2.3 VGA接口中型號為CMxx80V系列產品接口定義：

3.1.2.3.1接口平面圖

3.1.2.3.2 適用型號列表

適用型號

CM3180V

3.1.2.3.3 接口定義

接口編號	功能分類	接口名稱	默認功能	擴展功能	輸入OR 輸出	電氣特性
1	繼電器1	A1	A1、B1、C1三個腳為同一組繼電器；CPU管腳1，低電平時，A1與B1腳接通；CPU管腳1，高電平時，斷開A1和B1，聯通A1和C1。（需要此功能，采購時需加以說明）	無		干接點，驅動能力 125VAC/0.5A； 30VDC/1A
2	RS232	RXD	RS232接口，接收腳（假設DTU連接電腦，則此引腳的數據流向是：DTU<-電腦）	無	輸入	標準RS232電壓
3	RS232	TXD	RS232接口，發送腳（假設DTU連接電腦，則此引腳的流向是：DTU->電腦）	無	輸出	標準RS232電壓
4		無		無
5	RS232	GND	RD232接口，GND腳	無		GND
6	繼電器1	C1	A1、B1、C1三個腳為同一組繼電器；CPU管腳1，低電平時，A1與B1腳接通；CPU管腳1，高電平時，斷開A1和B1，聯通A1和C1。（需要此功能，采購時需加以說明）	無		干接點，驅動能力 125VAC/0.5A； 30VDC/1A
7		無		無
8		無		無
9	使能腳	SW	IO口電源開關（可通過此引腳電平控制整個DTU的電源通斷，接-10~0V電壓或者讓該腳懸空時DTU開機；接3.3~30V電壓時DTU就關機。）	無	輸入	輸入電壓范圍： -10V~30V
10	繼電器2	B2	A2、B2、C2三個腳為同一組繼電器；CPU管腳1，低電平時，A2與B2腳接通；CPU管腳2，高電平時，斷開A2和B2，聯通A2和C2。（需要此功能，采購時需加以說明）	無		干接點，驅動能力 125VAC/0.5A； 30VDC/1A
11	繼電器1	B1	A1、B1、C1三個腳為同一組繼電器；CPU管腳1，低電平時，A1與B1腳接通；CPU管腳1，高電平時，斷開A1和B1，聯通A1和C1。（需要此功能，采購時需加以說明）	無		干接點，驅動能力 125VAC/0.5A； 30VDC/1A
12	RS485	485A	485接口A	無
13	RS485	485B	485接口B	無
14	繼電器2	A2	A2、B2、C2三個腳為同一組繼電器；CPU管腳2，低電平時，A2與B2腳接通；CPU管腳2，高電平時，斷開A2和B2，聯通A2和C2。（需要此功能，采購時需加以說明）	無		干接點，驅動能力 125VAC/0.5A； 30VDC/1A
15	繼電器2	C2		無		干接點，驅動能力 125VAC/0.5A； 30VDC/1A

3.1.3 端子接口定義：

3.1.3.1串口RS232接口中型號為CMxxx1系列產品接口定義：

3.1.3.1.1接口平面圖

3.1.3.1.2 適用型號列表

適用型號

CM3161

CM6561

CM8151

CM8251

CM8351

CM510-22H

CM510-22T

CM510-22F

3.1.3.1.3 接口定義

接口編號	功能分類	接口名稱	默認功能	擴展功能	輸入OR 輸出	電氣特性
1	電源	9V	電源+極	無		供電范圍：6-32V
2	電源	GND	電源接地	無
3	RS485	485A	485接口A	無
4	RS485	485B	485接口B	無
5	Rs232	RXD	RS232接口，接收腳（假設DTU連接電腦，則此引腳的流向是：DTU->電腦）	無	輸出
6	Rs232	TXD	RS232接口，發送腳（假設DTU連接電腦，則此引腳的數據流向是：DTU<-電腦）	無	輸入
7	Rs232	GND	RD232接口，GND腳	無
8	使能腳	SW	IO口電源開關（可通過此引腳電平控制整個DTU的電源通斷，接0V電壓或者讓該腳懸空時DTU開機；接3.3~30V電壓時DTU就關機。）	無	輸入	輸入電壓范圍： 0V~30V 注意：此處輸入電壓不能高于第1腳電源供電電壓，建議這里的輸入電壓直接取自第1腳供電電壓。
9		RTS	（暫不支持，預留將來擴展用）	無
10		CTS	（暫不支持，預留將來擴展用）	無
11		ONL	在線提示腳（DTU連接上數據中心后，此引腳輸出高電平；DTU和數據中心斷開后，此引腳輸出低電平）	無	輸出	輸出電壓范圍： 0-3.3V 0V—低電平 3.3V—高電平
12		ACT	（暫不支持，預留將來擴展用）激活引腳（當DTU工作在休眠模式下，并且激活方式選擇IO口激活方式時，通過控制此引腳電平，可以喚醒或休眠DTU。具體高電平喚醒還是低電平喚醒，可通過更改配置參數確定。）	無	輸入	輸入電壓范圍：0-3.3V 0V—低電平 3.3V—高電平

3.1.3.2端子接口中型號為CMxx81系列產品接口定義：

3.1.3.2.1接口平面圖

3.1.3.2.2 適用型號列表

適用型號

CM3181

3.1.3.2.3 接口定義

接口編號	功能分類	接口名稱	默認功能	擴展功能	輸入OR 輸出	電氣特性
1	電源	POWER	電源正極+	無		供電范圍：6-32V
2	電源	GND	電源接地	無		GND
3	RS485	485A	485接口A	無
4	RS485	485B	485接口B	無
5	Rs232	RXD	RS232接口，接收腳（假設DTU連接電腦，則此引腳的流向是：DTU<-電腦）	無	輸出
6		TXD	RS232接口，發送腳（假設DTU連接電腦，則此引腳的數據流向是：DTU->電腦）	無	輸入
7		GND	RD232接口，GND腳	無
8	使能腳	SW	IO口電源開關（可通過此引腳電平控制整個DTU的電源通斷，接-10~0V電壓或者讓該腳懸空時DTU開機；接3.3~30V電壓時DTU就關機。）	無	輸入	輸入電壓范圍： -10V~30V
9	繼電器1	A1	A1、A2、A3三個腳為同一組繼電器，默認時A1與A2腳接通，可通過短信控制，變為A1與A3接通。需要此功能，采購時需加以說明）	無		干接點，驅動能力：0.5A 125VAC /1A 30VDC
10		A2		無
11		A3		無
12	繼電器2	B1	B1、B2、B3三個腳為同一組繼電器，默認時B1與B2腳接通，可通過短信控制，變為B1與B3接通。需要此功能，采購時需加以說明）	無
13		B2		無
14		B3		無

3.2 接口類型：

項目	內容
串口	數據位：7、8位停止位：1、2位校驗位：無校驗、奇校驗、偶校驗、SPACE及MARK校驗串口速率：110bps ~ 115200bps 流控位：無流控、RTS/CTS 硬流控或XON/XOFF軟流控
指示燈	具有電源POWER、通信ACT及在線指示燈Online
天線接口	標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要
UIM卡接口	1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護
電源接口	標準的3芯火車頭電源插座

3.3.無線參數：

3.3.1 GPRS無線參數

項目	內容
無線模塊	GPRS工業級無線模塊
標準及頻段	支持EGSM900/GSM1800MHz雙頻，可選GSM800/900/1800/1900MHz四頻支持GSM phase 2/2+ 支持GPRS multi-slot class 10 可選class 12
編碼方案	CS1~CS4
通信帶寬	理論帶寬：171.2Kb/s；實際帶寬：100Kbits>X>20Kbits/s
發射功率	GSM850/900：<33dBm；GSM1800/1900：<30dBm
接收靈敏度	<-107dBm

3.3.2 CDMA無線參數

項目	內容
無線模塊	CDMA工業級無線模塊
標準及頻段	支持IS-95 A/B 和CDMA2000 1xRTT無線網絡800MHz單頻；可選450MHz單頻或800/1900MHz雙頻
編碼方案	IS-95 A/B 和CDMA2000 1xRTT
通信帶寬	理論帶寬： 307.2Kb/s；實際帶寬：160Kbits>X>60Kbits/s
發射功率	<30dBm
接收靈敏度	<-104dBm

3.3.3 WCDMA無線參數

項目	內容
無線模塊	WCDMA工業級無線模塊
標準及頻段	支持UMTS/HSDPA/WCDMA 850/900/1900/2100MHz 雙頻EGSM 850/900/1800/1900MHz 支持GPRS/EDGE CLASS 12
編碼方案	HSDPA/HSUPA/WCDMA/EDGE/GPRS/CSD模式
通信帶寬	HSDPA/HSUPA模式：Downlink up to 7.2Mbps,Uplink up to 5.76Mbps WCDMA模式：Downlink/Uplink up to 384Kbps
發射功率	<24dBm
接收靈敏度	<-109dBm

3.3.4 TD-SCDMA無線參數

項目	內容
無線模塊	TD-SCDMA工業級無線模塊
標準及頻段	TD-SCDMA/HSDPA/HSUPA：2010~2025MHz GSM/GPRS/EDGE：850/900/1800/1900MHz 支持3GPPclass B
編碼方案	TD-SCDMA/HSDPA/HSUPA/EDGE/GPRS模式
通信帶寬	Downlink (Max up to 2.8Mbps) Uplink (Max up to 384Kbps)
發射功率	<24dBm
接收靈敏度	<-108dBm

3.3.5 EVDO無線參數

項目	內容
無線模塊	EVDO工業級無線模塊
標準及頻段	支持IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO(Revision 0 and A) 800MHz單頻，可選800/1900MHz雙頻，450MHz單頻
編碼方案	IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO模式
通信帶寬	上行速率 (up to 3.1Mbps) 上行速率 (up to 1.8Mbps)
發射功率	<23dBm
接收靈敏度	<-107dBm

3.3.6 LTE-TDD無線參數

項目	內容
無線模塊	LTE-TDD工業級無線模塊
標準及頻段	TD-LTE Band38 2570MHz-2620MHz TD-LTE Band39 1880MHz-1920MHz TD-LTE Band40 2300MHz-2400MHz TD-SCDMA A 頻段 2010MHz-2025MHz TD-SCDMA F 頻段1880MHz-1920MHz
編碼方案	TDD/ TD-SCDMA / TD-LTE 模式
通信帶寬	TD-LTE 支持最大下行傳輸速率為:100Mbps DL @20MHz BW; TD-LTE 支持最大上行傳輸速率為:50Mbps UL @20MHz BW; TD-SCDMA HSDPA 支持最大下行傳輸速率為:2.8Mbps; TD-SCDMA HSUPA 支持最大上行傳輸速率為:2.2Mbps;
發射功率	<24dBm
接收靈敏度	<-109dBm

3.3.7 LTE-FDD無線參數

項目	內容
無線模塊	LTE-FDD工業級無線模塊
標準及頻段	EGSM 900 Power Class 4 2 W, 33 dBm GSM 1800 / 1900 Power Class 1 1 W, 30 dBm EDGE Power Class for 900MHz Class E21 27 dBm, 0.5 W EDGE Power Class for 1800 / 1900MHz Class E21 26 dBm, 0.4 W
編碼方案	HSPA+/ DC-HSPA+ / GPRS / EDGE
通信帶寬	100 Mbps DL within 20 MHz bandwidth (Peak DL data rate in 10 MHz bandwidth: 70 Mbps (approx.) for Cat 3 device) · 50 Mbps UL within 20 MHz bandwidth
發射功率	<24dBm
接收靈敏度	<-109dBm

3.3.8 HSPA+無線參數

項目	內容
無線模塊	HSPA+工業級無線模塊
標準及頻段	支持HSPA+/UMTS/HSDPA/WCDMA 850/900/1900/2100MHz 雙頻EGSM 850/900/1800/1900MHz 支持GPRS/EDGE CLASS 12
編碼方案	HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GPRS/CSD模式
通信帶寬	HSPA+模式:下載速率21Mbps,上傳速率5.76Mpbs HSDPA/HSUPA模式：Downlink up to 7.2Mbps,Uplink up to 5.76Mbps WCDMA模式：Downlink/Uplink up to 384Kbps
發射功率	<24dBm
接收靈敏度	<-109dBm

3.4 硬件系統：

項目	內容
CPU	工業級高性能嵌入式處理；帶緩存，高速緩存數據，加快高速數據訪問速度；高速指令緩存，加強了指令處理速度
MMU	CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常
FLASH	64Mbits（可擴充到256Mbits）有足夠大的內存來存放程序和數據（不同型號有差距以實際型號為準）
SDRAM	256Mbits(可擴充到2048Mbits)>=256Mbits，有足夠大的緩存來提高系統運算速度（不同型號有差距以實際型號為準）

3.5 操作系統：

項目	內容
操作系統	采用LINUX2.6操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定；或者嵌入式UCOS操作系統

3.6 供電情況：

項目	內容
供電電壓	寬電壓設計，DC 6V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護
標配電源	DC9V/1500mA
通信電流	通信時平均電流：350mA@+9VDC; 登網瞬間峰值電流：1.0A@+9VDC （不同型號有差距以實際型號為準）
待機電流	待機平均電流：<35mA@+9VDC（不同型號有差距以實際型號為準）

3.7 物理特性：

項目	內容
外殼	采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域
產品外形尺寸	92x62x22 mm（不包括天線及固定件）（不同型號有差距以實際型號為準）
產品包裝尺寸	298x226x60mm （不同型號有差距以實際型號為準）
重量	0.41kg（不同型號有差距以實際型號為準）

3.8 其他參數：

項目	內容
工作溫度	-25 oC ~+65oC
擴展工作溫度	-35 oC~+75oC
儲存溫度	-40~+85oC
相對濕度	95%(無凝結)

廈門才茂通信
所在區域：	福建.廈門	郵編： 361009
公司地址：	廈門市軟件園二期望海路37號樓二層	聯系人：鐘小姐女士 (銷售員)
辦公電話：	0592-5902658	傳真： 0592-5975885
移動電話：	13328758251	電郵：登錄查看或通過本網留言

公司主頁：

通過中國電氣自動化網在線聯系該用戶：

關于：

需求意向：

* 驗證碼：

用戶：

密碼：

如果您還不是中國電氣自動化網（41348.cn）的注冊用戶，立刻免費注冊！

企業新聞

·	皮爾磁：強強聯合，共話氫能安全...
·	皮爾磁：安全門系統進入“小而美”...
·	皮爾磁：為“功勛”壓機注入現代安...
·	皮爾磁攜手德爾格共話氫能生產與功...
·	皮爾磁：以市場為導向，定義安全自...
·	皮爾磁：讓工業燃燒器更加安全智能...
·	皮爾磁：當機械安全遇上工業信息安...
·	皮爾磁：全新的生命周期平臺能帶來...

產品新聞

·	皮爾磁：IO-Link Safe...
·	皮爾磁：急停按鈕PITestop...
·	皮爾磁：安全速度監控的全能戰士...
·	皮爾磁：一把“小門鎖”，輕松拿捏...
·	皮爾磁：安全與可持續性相輔相成...
·	皮爾磁：IO-Link Safe...
·	皮爾磁：模塊化安全繼電器功能升級...
·	皮爾磁：安全光幕的“人貨區分”功...

客服專線：0898-68552405 　　媒體合作QQ：910167442

<i id='S6bBX'></i>
