廈門才茂工控設備
技術參數規格書
廈門才茂通信科技有限公司
廈門市軟件園二期望海路23號之一3層
電話：0592-5902655 傳真：0592-5975885 郵政編碼：361009
網址：www.caimore.com Email:caimore@caimore.com
ã 版權所有 2003-2017
----才茂通信 通暢天下----
目錄
第一章 產品簡介 3
簡介 3
特性 4
用途 4
第二章 產品圖片 6
外觀 6
外觀示意圖 6
第三章 產品功能 8
功能描述 8
第四章 技術參數 9
技術參數 9
無線模塊技術參數 10
第一章 產品簡介
簡介
廈門才茂工控設備，是廈門才茂通信科技有限公司自主研發的一款一體化新型工業計算機，是傳統工控機+工業路由+高速4G通信+視頻監控，4合1一體化設計，高度集成，功能強大，接口豐富。可協助客戶輕松應對現在及未來的工程挑戰。
才茂工控設備，融合完整工業級路由功能，采用工業級高速全網通模塊，全面兼容中國電信、中國移動、中國聯通三大運營商的網絡，具有超強無線通信能力；并提供多種形式的通信鏈路備份功能，確保通信穩定暢通。
支持Android和Linux雙系統。動力強勁，配置豐富，ARM架構的處理器結合Android 操作系統，提供一個十分寬泛、自由的App運行環境，為移動互聯網時代的智能終端帶來全新的客戶體驗。且同時兼容Linux操作系統，為移動互聯網時代的智能快遞柜、自助售貨機、智能工業控制等終端產品帶來全新的客戶體驗與更多解決方案。
采用Freescale Cortex™-A9架構四核64位處理器，帶來強勁的計算和加載更豐富應用的能力；全高清1080P視頻編解碼、支持多屏異顯輸出及3D加速，帶來酣暢淋漓的視頻體驗；豐富的外圍接口，滿足目前主流智能終端行業搭載更多互動感應的外設。
工控機與外設通過遠程平臺統一管控，有效提升管理效率。強大的云端平臺不僅對分布各區域的工控機進行集中監測、配置、升級、診斷等，更可對其所接入的眾多外接設備進行統一化管理(如運行狀態、通信狀態等) ，極大降低運營商、集成商、設備提供商等各方的維護成本，提高管理效率。
適應各類無人值守工業應用環境，7*24小時穩定工作。強大智能防掉線機制，保障系統各項指標穩定運行，通信永遠在線；無風扇架構設計，更低發熱、更低功耗，更少的故障風險；金屬外殼設計，散熱好、抗撞擊，在各種惡劣的自然氣候環境下均可穩定工作；高等級的EMC抗干擾設計，強電磁干擾環境下工作優勢明顯。
可用于各類大數據營銷。通過工控機的WIFI熱點覆蓋功能，可實現本地內容更新、廣告編輯、廣告推送等強大管理功能，快速建立WIFI營銷管道、廣聚人氣，精準營銷。
本產品支持智能傳感器接入，包括：入侵探測、接近、遮擋、環境溫濕度、煙霧、氣體檢測等報警處理。
本產品整機嚴格按照工業級要求設計，外觀采用全封閉式、全鋁結構設計理念，擁有先進的硬盤防震、防塵、散熱專利技術。系統帶有看門狗WDT保護，另外加載了系統監測保護SWP（System Watch Protect）功能，網絡異常、或者系統收到強干擾異常時，系統會重新徹底復位，徹底解決了業內系統異常時需要上門拔電的麻煩，保證系統穩定可靠。同時，設備通過電力3000V電擊測試，特別適合在工業領域惡劣下環境使用。產品擁有維護系統穩定的專利技術，確保設備永遠在線；經過嚴格的設計、測試和多年的實際應用，產品性能穩定可靠。
特性
1. 工業級硬件設計：整機具有高抗振、防塵、發熱量低等特點，適合惡劣工業環境應用
2. 雙操作系統：支持Android和Linux雙系統，方便二次開發更多APP應用
3. 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。
4. 強化電路板：PCB遵循20H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。
5. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。
6. 工業級電源：寬壓電源設計，電源適應范圍為DC6V~DC36V，內置電源反向保護和過壓過流保護。
7. 電磁防護：以太網接口內置1.5KV電磁隔離防護。
抗干擾設計：采用金屬外殼，屏蔽電磁干擾，系統保護等級IP41；天線帶防雷設計； 系統超低溫和超高溫設計；特別適合在環境惡劣的工業環境下使用。
用途
本產品多用在銀行、工業智能裝置等要求具有較高可靠性和穩定性所涉及領域。下面是一些行業具體應用：
1.人機界面交互設備，如：信息亭、銷售點(POS)終端機、ATM機、快遞柜、查詢機、售賣機、互動式數字標牌；
2.軌道交通，如：交通監管系統、電子警察系統、閘道機、車載智能系統、卡口抓拍系統；
3.工業自動化，如：紡織機、印刷機、雕刻機、機器人、機器手臂；
4.醫療設備終端，如：醫學影像、血液分析儀、生物檢測儀、排隊叫號系統；
5.無人值守智能終端，如：無人值守智能空氣凈化器、無人值守智能收發快遞終端；
6.便攜式設備，如： 激光跟蹤儀、激光掃描儀、關節臂測量儀。
第二章 產品圖片

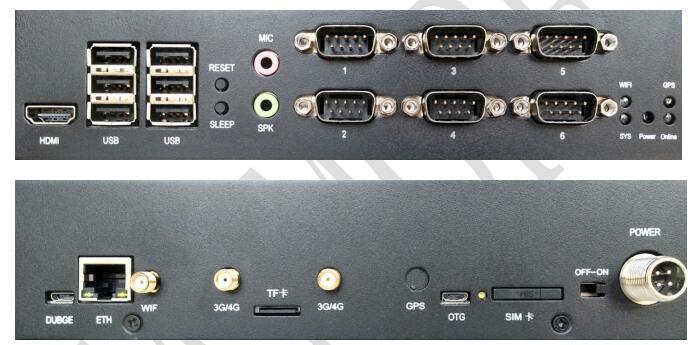

外觀
第三章 產品功能
功能描述
項目 | 內容 |
功能描述 | 支持lvds接口，可實現本地顯示、觸摸控制及軟鍵盤輸入等操作 |
支持HDMI及VGA接口，可實現本地顯示、鍵盤及鼠標輸入等操作 |
支持3G/4G網絡 |
支持wifi 、熱點等功能 |
支持1 路網口，可提供路由功能 |
支持6路RS-232通信 |
支持1路RS-485通信 |
支持2路CAN總線通信 |
支持6路 USB 功能,可接鼠標、鍵盤、U盤等外設 |
支持GPS定位功能 |
支持1路硬盤 、1路TF 卡存儲,支持本地大數據量存儲（圖片、廣告等） |
支持按鍵控制設備休眠、喚醒、恢復配置及音量調節 |
支持1路電源指示燈、4路狀態指示燈 |
支持1路音頻輸入、1路音頻輸出 |
支持I/O端口，支持4路帶光電隔離高/低電平觸發輸入 |
方便易用的調試功能 |
同時支持LINUX和ANDROID操作系統 |
第四章 技術參數
技術參數
項目 | 內容 |
系統配置 |
CPU | Freescale Cortex™-A9架構四核64位處理器（IMX6Q），主頻1.2G |
MMU | CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常 |
DDR3 | 8G可兼容16G |
操作系統 |
操作系統 | 動力強勁，配置豐富，ARM架構的處理器結合Android 操作系統 |
工作環境 |
溫度 | 工作溫度： -25 oC ~+70oC 擴展工作溫度：-40 oC ~+85oC 存儲溫度：-40 oC ~+85oC |
濕度 | 95%(無凝結) |
供電情況 |
供電電壓 | 寬電壓設計，DC 6V到DC 36V電源都可以直接給設備供電 同時內置電源反向保護和過壓過流保護 |
標配電源 | DC12V/2A |
通信電流 | 通信時平均電流：550mA@+12VDC 登網瞬間峰值電流：1.5A@+12VDC |
待機電流 | 待機平均電流：< 65mA@+12VDC |
接口 |
USB | 6路 |
串口 | 6路RS-232串口、1路RS-485 |
HDMI接口 | 1路 |
VGA接口 | 1路 |
SIM卡槽 | 1路 |
CAN | 2路 |
WIFI | 1路SDIO接口 |
單口網口 | 1路千兆網口 |
LVDS | 2路LVDS 8bit/16bit |
音頻輸入輸出 | 1路音頻輸入，1路音頻輸出 |
GPS功能模塊 | 1路插針式接口 |
IO口 | 4路帶光電隔離高/低電平觸發輸入 |
TF卡 | 1個TF卡接口，最大支持256G |
硬盤 | 1個SATA接口硬盤，最大支持2T（2000G） |
指示燈 | 5路 1路電源，1路ONLING1，1路ONLING2，2路信號 |
天線口 | 2個4G ，1個GPS ，1個WIFI |
按鍵 | 4路 1路休眠喚醒，2路音頻音量控制，1路復位 |
功耗 |
功率損耗 | ≤ 8W |
無線模塊技術參數
LTE 4G 無線技術參數 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段（支持國外頻段） | LTE TDD: Band 38/39/40/41 LTE FDD: Band 1/2/3/4/5/7/13/17/25 TD-SCDMA: Band 34/39 GSM: Band 2/3/8 UMTS: Band 1/5 |
編碼方案 | LTE/UMTS/HSPA+/DC_HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GSM |
通信帶寬 (DL:下載速率、UL上傳速率) | LET TDD: DL 61Mbps/UL 18Mbps LET FDD： DL 100Mbps/UL 50Mbps DC_HSPA+: DL 42Mbps/UL 5.76Mbps HSPA+: DL 28Mb/s(Category 18) HSdPA: DL 14.4Mb/s(Category 8) HSUPA+: DL 42Mbps/UL 5.76Mbps WCDMA CS: DL 64kbps/UL 64kbps WCDMA PS: DL 384kbps/UL 384kbps EDGE: DL 237Kbps/UL 118Kbps GSM: DL 171Kbps/UL 171Kbps |
發射功率 | WCDMA/HSDPA: 24dBm LET: 23 dBm |
接收靈敏度 | <-109dBm |
功能支持 | 支持數據、語音、短信和傳真 |
聯通3G 無線技術參數 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 | 支持HSPA+/UMTS/HSDPA/WCDMA 850/900/1900/2100MHz 雙頻EGSM 850/900/1800/1900MHz 支持GPRS/EDGE CLASS 1/2 |
編碼方案 | HSPA+/HSDPA/HSUPA/WCDMA/EDGE/GPRS/CSD |
通信帶寬 | HAPA+: DL 21Mbps/UL 5.76Mpbs HSDPA/HSUPA： DL 7.2Mbps/UL 5.76Mbps WCDMA： DL 384Kbps/UL 384Kbps EDGE: DL 237Kbps/UL 118Kbps GPRS： DL 85.6kbps/UL 85.6kbps CSD: UL 14.4kbps |
發射功率 | <24dBm |
接收靈敏度 | <-109dBm |
功能支持 | 支持數據、語音、短信和傳真 |
移動3G 無線技術參數 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 | TD-SCDMA：2010~2025MHz GSM/GPRS/EDGE：850/900/1800/1900MHz 支持3GPPclass B |
編碼方案 | TD-SCDMA/HSDPA/HSUPA/EDGE/GPRS模式 |
通信帶寬 | DL 2.8Mbps/UL 384Kbps |
發射功率 | <24dBm |
接收靈敏度 | <-108dBm |
功能支持 | 支持數據、語音、短信和傳真 |
電信3G 無線技術參數 |
無線模塊 | 采用工業級無線模塊 |
標準及頻段 | 支持IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO(Revision 0 and A) 800MHz單頻，可選800/1900MHz雙頻，450MHz單頻 |
編碼方案 | IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO模式 |
通信帶寬 | 上行速率 (up to 3.1Mbps) 上行速率 (up to 1.8Mbps) |
發射功率 | <23dBm |
接收靈敏度 | <-107dBm |
功能支持 | 支持數據、語音、短信和傳真 |
