一(yi)、背景描述

隨著新能源戰略的部署(shu)和實(shi)施(shi)，電動汽車保有量持續攀(pan)升，中國電動汽車及充電樁產業迎來了國家戰略層面的力挺。2015年9月23日，國務院常務會議部署加快電動汽車充電基礎設施和城市停車場建設，研究通過了《加快電動汽車充電基礎設施建設的指導意見》,提出到2020年基本建成車樁相隨、智能高效的充電基礎設施體系，新能源車產銷將達到500萬輛，充電樁將達到450萬個。截至今年6月底，中國全國充電樁的總數大概有3萬個左右。換而言之，未來5年內，中國充電樁的總數將乘以150倍！

二、系(xi)統需求(qiu)

充(chong)(chong)(chong)電(dian)(dian)(dian)基礎設施主(zhu)要(yao)包括分散式充(chong)(chong)(chong)換電(dian)(dian)(dian)站和(he)各類集中式充(chong)(chong)(chong)電(dian)(dian)(dian)樁。由于充(chong)(chong)(chong)電(dian)(dian)(dian)設施位置分散，數量龐大，為保(bao)證用(yong)戶(hu)體(ti)驗和(he)運營效率，必(bi)(bi)須(xu)要(yao)提(ti)供(gong)充(chong)(chong)(chong)電(dian)(dian)(dian)導航、狀(zhuang)態查詢、充(chong)(chong)(chong)電(dian)(dian)(dian)預約、費用(yong)結算等服務(wu)，而(er)要(yao)提(ti)供(gong)這些服務(wu)，就必(bi)(bi)須(xu)要(yao)對(dui)這些充(chong)(chong)(chong)電(dian)(dian)(dian)設施進行聯(lian)(lian)網(wang)并構(gou)建充(chong)(chong)(chong)電(dian)(dian)(dian)智能服務(wu)平(ping)臺。充(chong)(chong)(chong)電(dian)(dian)(dian)樁（站）聯(lian)(lian)網(wang)的具體(ti)要(yao)求(qiu)如下：

●充電(dian)樁（站）現場經常是利益主體眾多(duo)，溝通、協商困(kun)難，所以(yi)要求聯網設(she)備(bei)安裝簡單(dan)，擴容方(fang)便，對不具備(bei)有線(xian)通信條件的現場采用 GPRS/3G/4G 等方(fang)式；

●充電(dian)樁(zhuang)（站(zhan)）經常(chang)裸露戶外，現場環境復雜，所以(yi)要(yao)求聯(lian)網設備為工業級產品；

●重要(yao)站點需要(yao)進行冗(rong)余鏈路設計(ji)，聯網設備需要(yao)支持有線(xian)、無線(xian)備份；

●充電樁（站）位置分散(san)，數量眾多，聯網設(she)備必須支持(chi)遠程集中監控(kong)，批量管理。

針對充電(dian)樁（站(zhan)）聯網(wang)需求，廈門物(wu)(wu)通博聯網(wang)絡(luo)技術股份(fen)有限公司（以(yi)下簡稱物(wu)(wu)通博聯）憑借自身在設備(bei)聯網(wang)領域的技術優勢,推(tui)出充電(dian)樁（站(zhan)）智能聯網(wang)方(fang)案。

三、解決(jue)方案介紹

針對不同的充(chong)電設施及客戶需求，物(wu)通博聯提供差異化的解決方(fang)案。

(1)針(zhen)對分(fen)散式充電樁

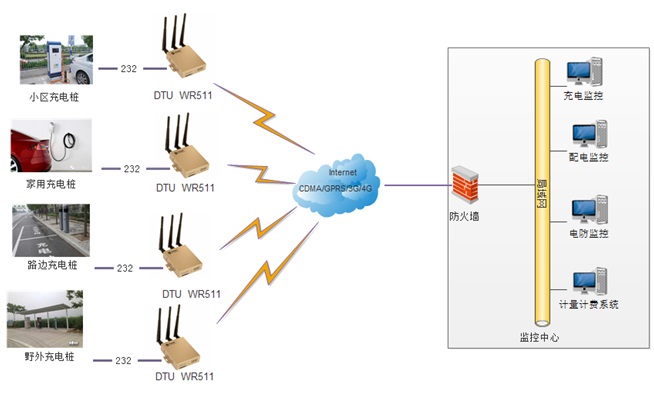

對于居民區或單位停車場等場所的(de)(de)分散式充(chong)電樁(zhuang)，采用(yong)物通(tong)博聯工(gong)業級無線(xian)數據(ju)終端(duan) (DTU)進行聯網。充(chong)電樁(zhuang)控(kong)(kong)制(zhi)板與 DTU 通(tong)過串口相連(lian)，無線(xian)數據(ju)終端(duan)DTU通(tong)過運營(ying)商的(de)(de) GPRS/3G/4G網絡(luo)自動撥號聯網，并與充(chong)電運營(ying)企業的(de)(de)監控(kong)(kong)運營(ying)中心建立連(lian)接(jie)，從而搭(da)建充(chong)電設施與監控(kong)(kong) 運營(ying)中心之(zhi)間的(de)(de)透明通(tong)道。系(xi)統(tong)網絡(luo)拓撲如下：

 (2)針對(dui)集中式充(chong)換電站(zhan)或群充(chong)電系(xi)統

對于公交、出租、環(huan)衛、物流以及(ji)高速公路等公共服務領(ling)域(yu)的充電(dian)基礎設施，一般(ban)以建(jian)設集中式充換電(dian)站為(wei)主，或者有些充電(dian)運營企業采用箱變等技(ji)術推(tui)出群智能充電(dian)系統。在這(zhe)種數據(ju)量大，安(an)全性要(yao)求更(geng)高，或(huo)者需要(yao)更(geng)多(duo)產(chan)(chan)品應用以及(ji)服務的(de)(de)(de)大型充(chong)電(dian)樁(zhuang)產(chan)(chan)品上(shang)，路由器是個(ge)更(geng)好的(de)(de)(de)選擇。與DTU組成(cheng)的(de)(de)(de)充(chong)電(dian)樁(zhuang)網絡(luo)相比，用路由器組成(cheng)的(de)(de)(de)網絡(luo)能夠為充(chong)電(dian)樁(zhuang)提(ti)供更(geng)高速，安(an)全，穩定的(de)(de)(de)聯網以及(ji)數據(ju)傳輸通道(dao)，同(tong)時也能夠提(ti)供更(geng)多(duo)的(de)(de)(de)網絡(luo)服務。

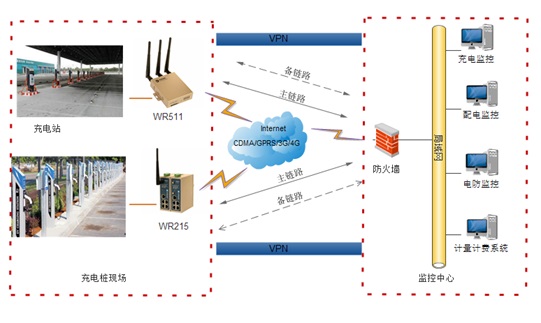

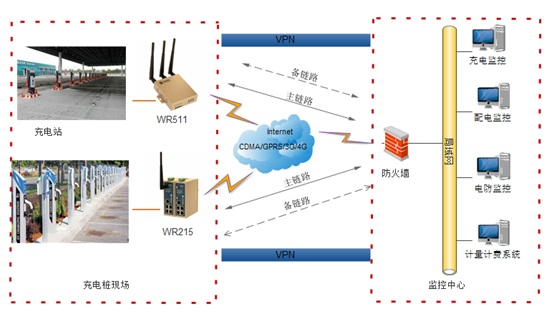

物(wu)通博聯提(ti)供工業級(ji)路由(you)器產品(pin)實現充(chong)(chong)電設(she)施(shi)的(de)聯網。集中式充(chong)(chong)電站(zhan)的(de)各充(chong)(chong)電樁采用(yong)以(yi)太(tai)網方式組成(cheng)局域網，然后通過(guo)工業路由(you)器作為統一的(de)網關連(lian)接專網或 Internet，并最終與充(chong)(chong)電運(yun)(yun)(yun)營企業的(de)監控(kong)(kong)運(yun)(yun)(yun)營中心建(jian)立連(lian)接，實現充(chong)(chong)電設(she)施(shi)與監控(kong)(kong)運(yun)(yun)(yun)營中心之(zhi)間的(de)雙向數據傳輸。系(xi)統拓撲如(ru)下：

(3)針(zhen)對 Wi-Fi 覆(fu)蓋(gai)需求

有些充電(dian)運營商(shang)除了搭建基礎的運營服(fu)務系統(tong)外，還想在充電(dian)設施現場提供免(mian)費Wi-Fi聯(lian)網服(fu)務，讓電(dian)動汽車(che)車(che)主在等待充電(dian)的時(shi)候可以(yi)享受免(mian)費 Wi-Fi 聯(lian)網等增值服(fu)務。對于(yu)這種需(xu)求，物通(tong)博聯(lian)可以(yi)提供一整套智能 Wi-Fi 服(fu)務系統(tong)。

系統拓(tuo)撲圖如下：

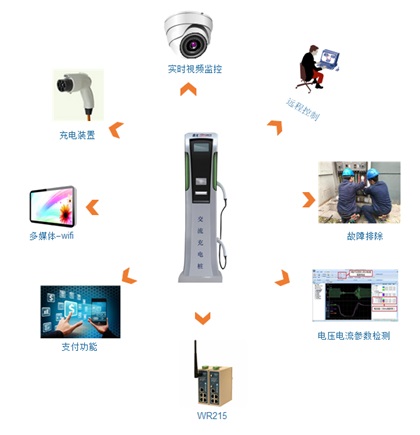

四．系統功能：

1、遠(yuan)程監(jian)控管理：通(tong)過遠(yuan)程接入網絡監(jian)控系統可(ke)以實時或(huo)者定(ding)時監(jian)控充電(dian)(dian)樁(zhuang)的電(dian)(dian)壓、電(dian)(dian)流、功率、開關(guan)等運行參(can)數，通(tong)過遠(yuan)程控制充電(dian)(dian)開關(guan)以及修改充電(dian)(dian)樁(zhuang)的參(can)數。

2、故障(zhang)(zhang)管(guan)理：可(ke)以實時(shi)監控充電樁的運(yun)行狀態以及故障(zhang)(zhang)情況(kuang)，一旦出現故障(zhang)(zhang)告(gao)警，可(ke)以遠程(cheng)進行處理或(huo)者派人(ren)到現場(chang)進行維修；

3、提(ti)供(gong)豐富(fu)的(de)APP應(ying)用(yong)基(ji)礎：通過將充(chong)(chong)電樁(zhuang)接入網管中心，提(ti)供(gong)基(ji)礎數(shu)據，充(chong)(chong)電樁(zhuang)廠(chang)商或者第三方軟件(jian)公司就可以(yi)(yi)開發各種應(ying)用(yong)APP，可以(yi)(yi)實(shi)現(xian)包括GSI充(chong)(chong)電樁(zhuang)位置查詢、預約充(chong)(chong)電、充(chong)(chong)電提(ti)醒以(yi)(yi)及(ji)在線付費等在線功能；同時(shi)還可以(yi)(yi)收集用(yong)戶的(de)交易數(shu)據以(yi)(yi)及(ji)用(yong)戶行(xing)為習慣信息，實(shi)現(xian)大(da)數(shu)據整合；

4、WIFI覆(fu)蓋：提供充電樁(zhuang)周邊(bian)區域的(de)WIFI覆(fu)蓋；同時可以(yi)(yi)推送廣告以(yi)(yi)及(ji)微信服務推送等功(gong)能服務；配套的(de)M2M管(guan)理平臺，可以(yi)(yi)分析(xi)用戶上網行為(wei)、流(liu)量以(yi)(yi)及(ji)行為(wei)進行統計；

5本(ben)(ben)地多媒(mei)體服務：車主在等(deng)待充電(dian)的(de)同(tong)時(shi)可以觀看本(ben)(ben)地視(shi)頻、音樂以及新聞(wen)等(deng)內容，輕(qing)松打發充電(dian)時(shi)光；

6、實時視頻(pin)監(jian)控(kong)：采用視頻(pin)監(jian)控(kong)系(xi)統(tong)，可以實時監(jian)控(kong)充(chong)電樁(zhuang)周邊狀況以及道路的情況，為城市管理部門(men)提供(gong)服務。
