基于組態軟件的分布式站點數據監控方案
(發布日期:2019-3-8 14:09:39) 來源:廈門物通博聯網絡科技有限公司



一、項目描述與需求

       行業應用項目通常由多個分散在各地的站點組成,每個站點中有PLC(各個品牌和接口類型),網絡攝像頭,采集器和傳感器等組成,需要將現場的數據傳輸到遠端數據中心的組態軟件上實現數據監控,應用場景有防汛監控、污水監測、河道水文監控、環境環保、氣象監測、地震監測、電力監測等。

二、解決方案

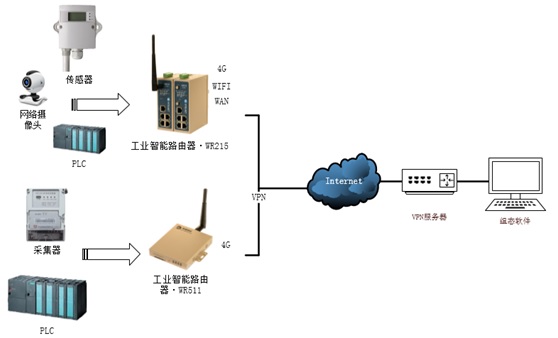

      (1)基于網口通訊的設備


       現場設備與工業路由器通過網口連接,采用物通博聯4G工業路由器的無線通訊方式進行數據傳輸,因4G工業路由器無公網IP,故需用VPN組網方式。利用華為VPN服務器(帶公網固定IP)搭建L2TP VPN 虛擬專用局域網。組態軟件通過虛擬專用局域網實現對現場情況的監控。

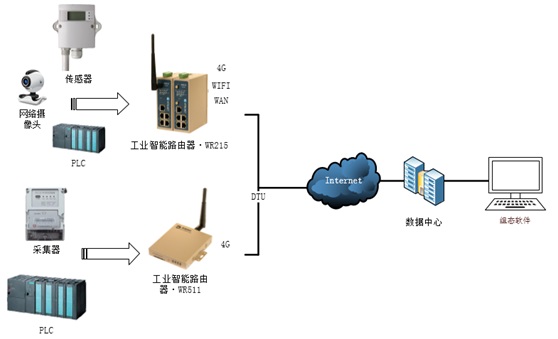

      (2)基于串口通訊的設備


       現場PLC與工業路由器通過串口連接,采用物通博聯4G工業路由器的無線通訊方式進行數據傳輸, 4G工業路由器帶有DTU功能,可將數據傳送到數據中心(公網固定IP+PC+組態軟件),最終實現組態軟件對現場情況的監控。

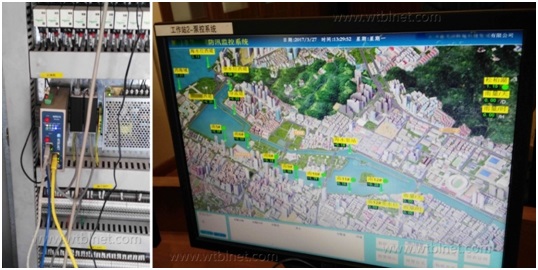

**湖防汛設備監控系統
