河流水文監測、地下水資源監測是洪水汛期預警、地下水資源破壞地表沉陷的主要手段。但由于監測位置偏遠、間距較大，偏遠地區無通信網絡，汛期安全隱患，又需要實時全年監測，這給水文水資源測報工作帶來了很多困難。
藍迪水文水資源RTU針對水文水資源監測的上述難點而設計，是一款多功能、低功耗、適用于惡劣工況環境的遠程遙測設備，可廣泛應用于水位、雨量、圖像、水質、流速、流量等監測項目。

解決

防汛、防凌工作中，水文、氣象的情報、預報業務

干流、支流、地下水水質監測

測站及斷面水流量、水質監測

水生態、水環境監測以及研究、分析

地表及地下水資源量、總量

○ ○ ○ ○ ○ ○

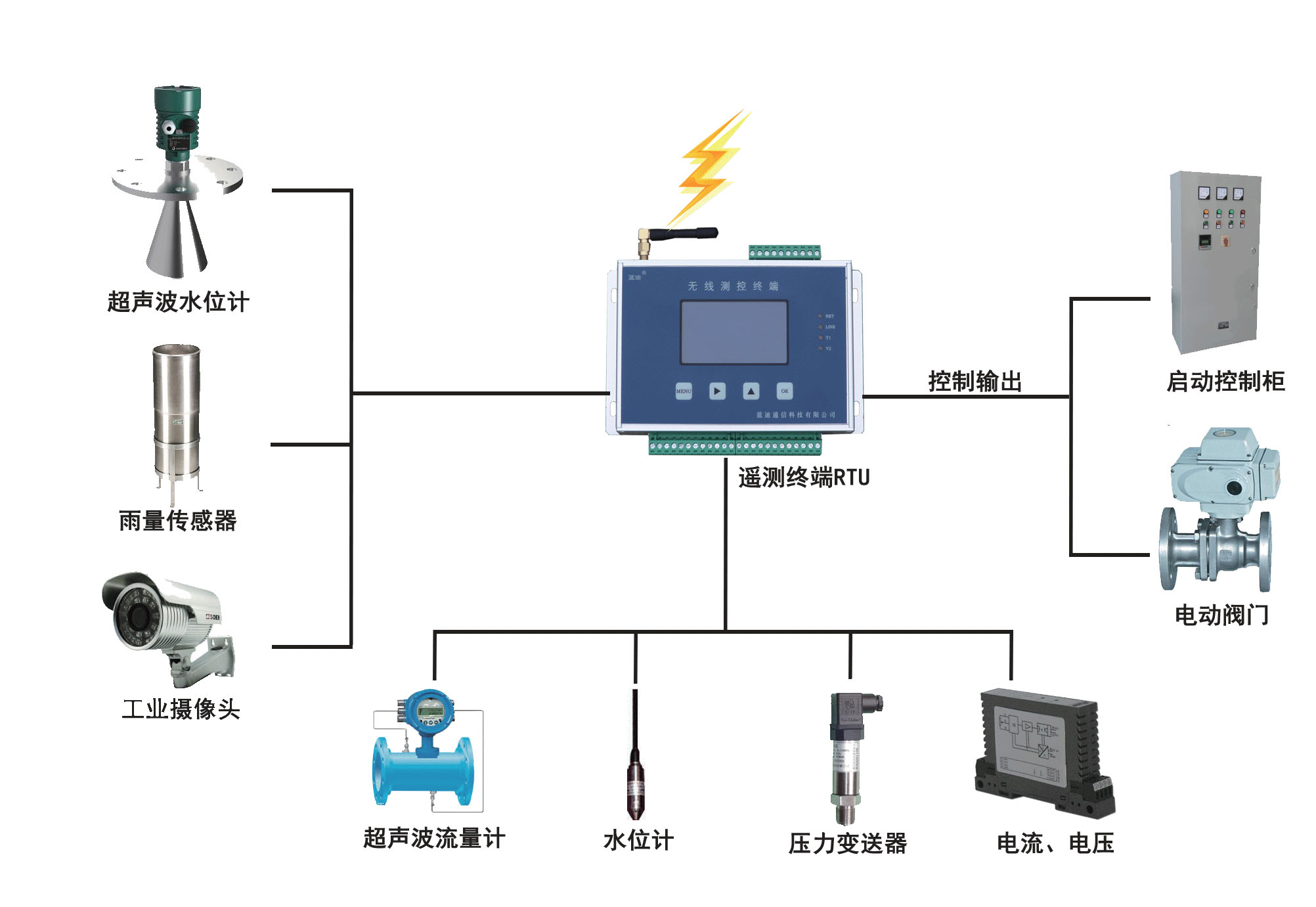

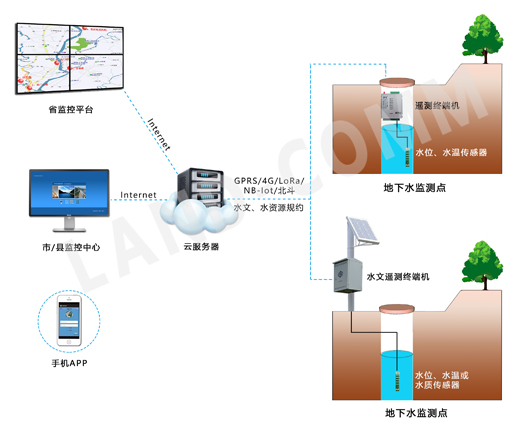

示意圖

產品功能

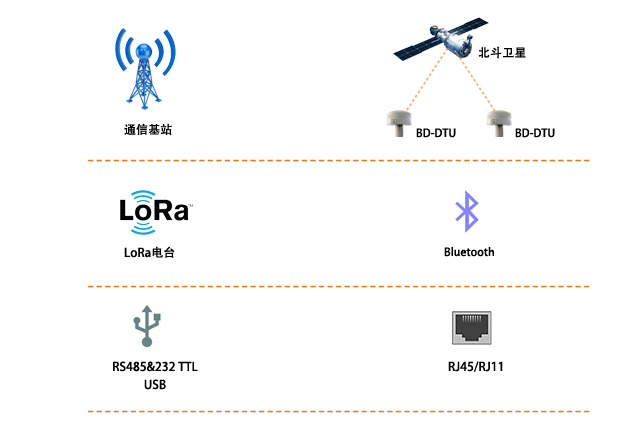

傳輸功能	內嵌通信模組,可無線通信網絡（4G/5G/GPRS/NB-IoT/LoRa/北斗）；可有線以太網；藍牙	數據接口	模擬量信號輸入：4-20mA、0-5V 模擬量信號輸出：4-20mA、0-5V 數字信號輸入：脈沖信號、電平信號、干觸點信號數字信號輸出：繼電器信號輸出，承載電流<5A 數字接口輸入：1路RS232/RS485接口，可接用戶智能儀表
設備報警功能	監測數據超時報警；設備防拆、防盜報警

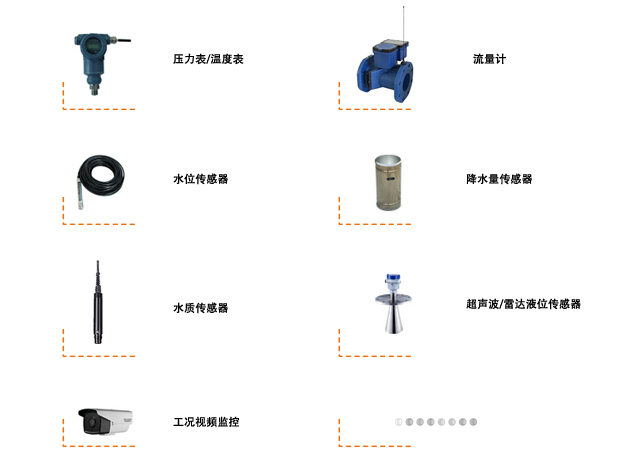

監測功能	可接各類傳感器，采集水雨情數據、電池電壓、設備狀態、箱門狀態
		抄表功能	內嵌多種廠家儀表協議，統一數據主動上報格式，降低上位機開發難度
控制功能	繼電器控制輸出模擬量4-20mA輸出
遠程管理功能	遠程參數設置、遠程程序升級	數據存儲功能	采集數據定時存儲，存儲周期可任意設置
通信協議	水文水資源監測數據傳輸規約 (SL323-2011)實時雨水情數據庫寫庫軟件標準MODBUS-RTU協議，支持組態軟件，如：亞控、力控、杰控、紫金橋等藍迪68協議：自定義	數據補招功能	當設備本次的上報由于網絡或其他原因無法上報成功時，本次數據會自動保存，在下次上報時一起上報

技術指標

供電電源：	DC+5V～+24V	工作電流：	DC+12V 待機<10mA、發射<150mA
工業時鐘：	內置工業時鐘，自動校時	采集分辨率：	模擬量：≤0.5%、脈沖量：≤0.01%
工作模式：	定時主動上報，上報周期可任意設置、監測數據超限時立即上報；中心問答式上報	采集精度：	本地串口設置、遠程參數設置
工作模式：	定時主動上報，上報周期可任意設置、監測數據超限時立即上報；中心問答式上報	遠程維護：	終端程序可以遠程升級
上報方式：	數據可以上報到1個監控中心，也可以同時上報到4個監控中心	供電方式：	市電220V、太陽能供電、電池組供電
上報方式：	數據可以上報到1個監控中心，也可以同時上報到4個監控中心	參數設置：	24bit
數據間隔：	采樣/存儲/上報時間間隔可任意設置
