一(yi)、項(xiang)目概述

本項目實(shi)施汽車PMC過程(cheng)監視及控制，主要實現采集車(che)間數據(ju)采集(ji)，將整個車間的采(cai)集數據存儲于控制中心數據庫，為MES系統提供生產過程監視(shi)能(neng)力，實現車間及產線(xian)生產制造的(de)過程監視(shi)（PMC）。生(sheng)產車間作業工人(ren)以及管(guan)理(li)人(ren)員(yuan)都(dou)可通過電腦(nao)、手機或者PAD遠程監控車間各個產線的動態及作業情況，使生產透明化，大大減輕客戶工作的復雜度，省時省力，提升了車間內的工作效率，同時系(xi)統具備報(bao)警模塊，可將(jiang)生產過程(cheng)中的(de)產線(xian)異常信息及(ji)時(shi)反饋到MES系統中，便于處理各種突發事故，為(wei)后續(xu)設備的擴充(chong)管理和安全生產等工作(zuo)打下基礎。

現場項目實施過程重點在于解決設(she)備“不具備聯(lian)網通訊(xun)的能力”、”協議種類比較多”等設備通訊問題。本項目增加以太網(wang)通訊模塊及力(li)控華康(kang)數據采集網關完成現場數據的匯總(zong)，HMI軟件采用力控Forcecontrol軟件實現數據展示、監控及設備控制、報警及任務發布等功能。

二、系(xi)統架構(gou)

三、系統(tong)功能

1. 實時數據采集轉(zhuan)儲

實時(shi)數據采集從PLC中讀取設備狀態信息、車輛位置信息、儀表參數(shu)、故(gu)障(zhang)信息等(deng)，通(tong)過ForceControl-ODBCROUTER組件(jian)可把(ba)采集的數據按設定周期(qi)存儲到MES系統的Oracle關系數據(ju)庫中。

2. 實時報(bao)警(jing)功能

實時報(bao)警功(gong)能主要(yao)是將(jiang)主線控制器將車輛生產過程中的實(shi)時報(bao)警信(xin)息存儲至MES后臺，同時對產生的報警通過LED電子屏及語音播放進行推送。

3. 設(she)備遠程監(jian)控

    設備(bei)遠程監(jian)控實現設(she)備(bei)(bei)工(gong)作流程(cheng)圖(tu)，對設(she)備(bei)(bei)實際(ji)運(yun)行的狀態(tai)及工(gong)作參(can)數進行監(jian)控，處理生產過程(cheng)中的異常狀況。

a. 提(ti)升機狀態監(jian)控

b. 加(jia)注(zhu)機狀態監控(kong)

c. 淋雨機(ji)狀態監控

d. 涂膠機狀態監控

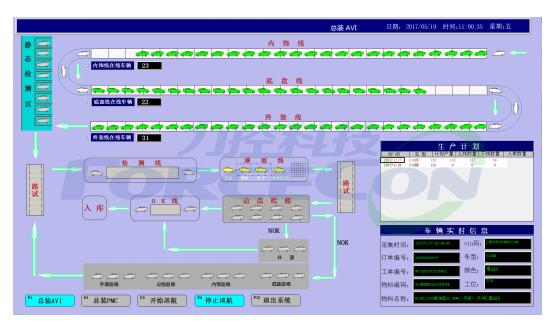

4. AVI車輛(liang)跟蹤(zong)系統

AVI車輛跟蹤實現對現場車輛(liang)數(shu)量及車輛(liang)信息（訂單(dan)編(bian)號，工(gong)單(dan)編(bian)號，物(wu)料編(bian)碼，物(wu)料名稱，VIN碼，顏色，工位，車型等）的實時信息采集在CCR中控平臺的展現實現車輛動態生產過程中的可視化，實時顯示AGV運行狀態信息、工位詳細車型信息等。

5. PMC過程(cheng)監視與控制系(xi)統

     PMC過程(cheng)監視(shi)設備實時的運行狀(zhuang)態，故障，報(bao)警，及重(zhong)要生(sheng)產參數(shu)的監控，給維護(hu)人員提供一(yi)個在(zai)線分析，維護(hu)，保養(yang)的管理平臺。主要包括：

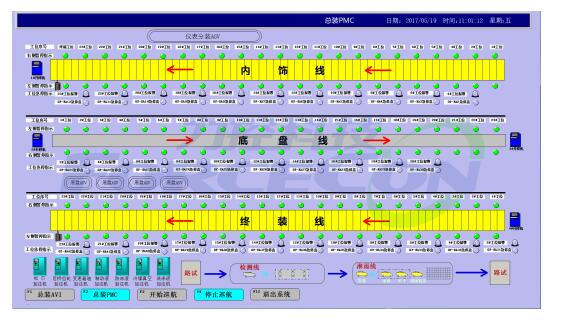

a. 主線：通(tong)過主線PLC控制器采集內飾舉升機，內飾板鏈，底盤吊鏈，后前分裝，前橋分裝，動力總成分裝，終裝板鏈，四臺升降機的設備運行狀態，生產過程參數，同時將生成過程中的報警信息轉儲至mes后臺oracle 11g數據庫，提供給mes前端客戶端軟件進行信息查詢。

b. 檢測線：包含四輪定位，大燈檢(jian)測(ce)儀，側(ce)滑(hua)檢(jian)驗，磨合檢(jian)測(ce)，輪轂實驗，尾氣分析，底(di)盤檢(jian)查工(gong)位。每個(ge)檢(jian)測(ce)工(gong)位后(hou)臺都有對應的access數據庫，整體信息綜合至mssqlserver2012數據庫，同步檢測信息至Mes后臺數據庫。

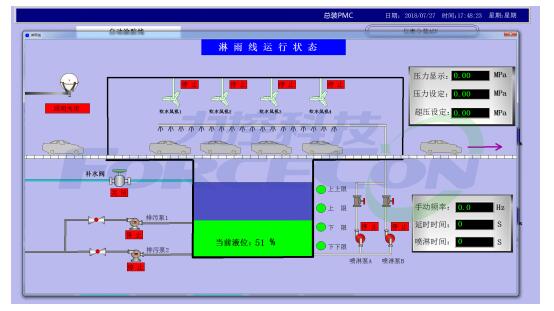

c. 淋雨線：通(tong)過(guo)淋浴房PLC控制器，采集檢測完成車輛通過淋浴房時，噴淋泵開泵時間，噴淋時間，儲水量，吹風機轉速，排污泵排量，照明狀態信息。

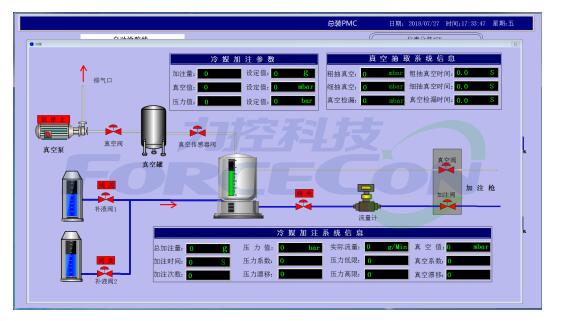

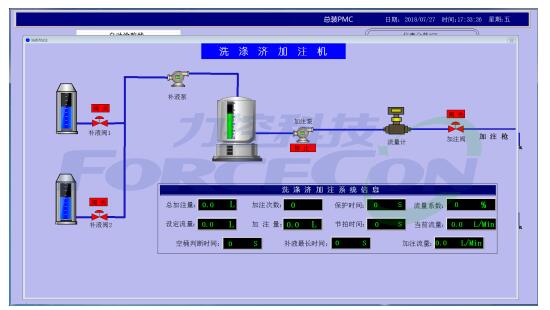

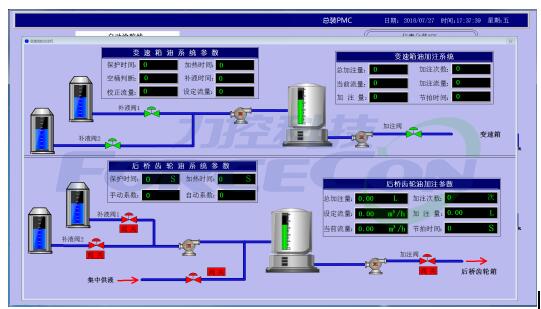

d. 加注機：通過(guo)加(jia)注(zhu)機(ji)(ji)工(gong)段局(ju)域網，讀取(qu)加(jia)注(zhu)機(ji)(ji)PLC控制器信息，將生成過程中車輛的防凍液，洗滌液，制動液，冷媒液，變速箱油，后橋齒輪油加注的加注節拍，加注量，真空值，壓力值，粗抽真空量，細抽真空量，粗抽真空時間，細抽真空時間此過程數據進行讀取轉儲。

e. 擰緊機：定時從(cong)擰緊機服(fu)務器 mssqlserver2012數據庫獲取到輪胎擰緊數據。

f. 安規檢(jian)測(ce)設備(bei)：整車組裝(zhuang)完成(cheng)后，在終裝(zhuang)線工段，對車輛綜(zong)合(he)性能進行測(ce)試并記錄性能數據，通(tong)過數據庫同步組件將性能信(xin)息(xi)轉儲至Mes后臺oracel 1 1g數據庫，為Mes平臺整車性能數據追溯提供基礎。

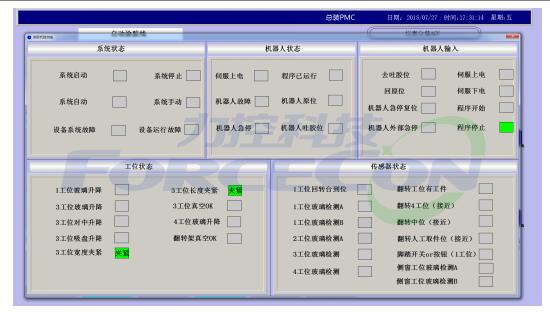

g. 涂(tu)膠機(ji)：通過玻璃涂膠機PLC控制器，采集玻璃涂膠機器人的實時位置信息，膠體溫度，剩余膠量，機械手的工作狀態。

h. VIN打刻(ke)機(ji)：根據(ju)Mes后臺數據產生的加工視圖，讀取打刻信息，對產品進行VIN碼的打刻。

i. 激光打標(biao)機：根據Mes后臺數據產生的加工視圖，讀取打標編碼信息，對設備進行激光打印編碼。

j. 底盤AGV：通(tong)過底盤AGV服務器webservice接口，采集小車實時運行位置信息，小車升舉底盤工件狀態，車輛報警信息。

四、項(xiang)目總結

力(li)控科技具有豐富的(de)工業(ye)軟(ruan)件產品及多年工廠(chang)信息(xi)化建設的(de)項目(mu)實(shi)(shi)施團隊(dui)，為(wei)用戶提(ti)供車間聯網、廠(chang)務實(shi)(shi)時(shi)監測(ce)、生(sheng)產執行制造MES、能源管理、設(she)備管理等系統(tong)建設能(neng)力(li)(li)，致力(li)(li)于(yu)打造智能(neng)工廠整體解決方(fang)案(an)。結合本(ben)項目應用案(an)例(li)介紹可以了解到，通(tong)過(guo)ForceCon家族全系列的軟(ruan)硬件產品及整體(ti)聯(lian)網的(de)(de)解決方案(an)，實現(xian)了車(che)間物聯(lian)及過程監視的(de)(de)能力，使車(che)間生(sheng)產過程的(de)(de)透(tou)明化，高效化，為最終實現(xian)智(zhi)能化建設(she)打(da)下基(ji)礎，是汽車(che)智(zhi)能制造應用的(de)(de)典型案(an)例。
