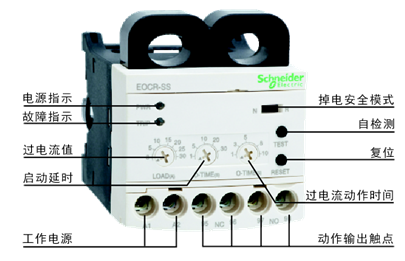

EOCR-SS電子式過電流繼電器調試說明

參照典型接線圖完(wan)成接線后，應對繼電器進行必(bi)要的設置，以保(bao)證繼電器能正(zheng)常工作，方法如下：

1、在電機(ji)起(qi)動(dong)前(qian)，根據電機(ji)實際(ji)起(qi)動(dong)時(shi)間，將(jiang)起(qi)動(dong)延(yan)時(shi)（D-TIME)旋鈕(niu)調(diao)到該值（最好多2-3秒），如無(wu)法(fa)確定(ding)，可將(jiang)該旋鈕(niu)調(diao)到最大值。

2、將動作延(yan)時(shi)旋鈕(niu)(niu)(O-TIME)及過(guo)電流設定(ding)鈕(niu)(niu)（LOAD）調整到最大(da)值。

3、起動(dong)電(dian)(dian)機(ji)，待電(dian)(dian)機(ji)運行(xing)平穩后（即超過(guo)起動(dong)延時時間(jian)D-TIME值），將(jiang)過(guo)電(dian)(dian)流設定旋鈕（LOAD）逆時針(zhen)方(fang)(fang)(fang)向(xiang)緩慢旋轉到紅(hong)(hong)色指示燈(deng)（LED）亮為(wei)止，此點為(wei)實際運行(xing)電(dian)(dian)流值的(de)(de)100%。再將(jiang)旋鈕順時針(zhen)方(fang)(fang)(fang)向(xiang)旋至紅(hong)(hong)色指示燈(deng)剛剛熄滅處（在動(dong)作(zuo)延時O-TIME設定時間(jian)內），此點為(wei)實際運行(xing)電(dian)(dian)流值的(de)(de)103%。繼續順時針(zhen)方(fang)(fang)(fang)向(xiang)旋轉過(guo)電(dian)(dian)流設定鈕（LOAD），將(jiang)其設定在合(he)適(shi)的(de)(de)過(guo)電(dian)(dian)流值上(shang)。（推薦過(guo)電(dian)(dian)流值為(wei)實際運行(xing)電(dian)(dian)流值的(de)(de)110%-125%之間(jian)）

4、根(gen)據(ju)電機正常(chang)起動運行情況，重新校(xiao)準起動延時時間（D-TIME）。一般(ban)設定值(zhi)比實(shi)際(ji)值(zhi)大2-3秒。

5、依(yi)據實際情(qing)況重新設定動作延時（O-TIME）時間。

6、設(she)置(zhi)(zhi)后應按測試按鈕（TEST）來檢查(cha)設(she)置(zhi)(zhi)結果。
